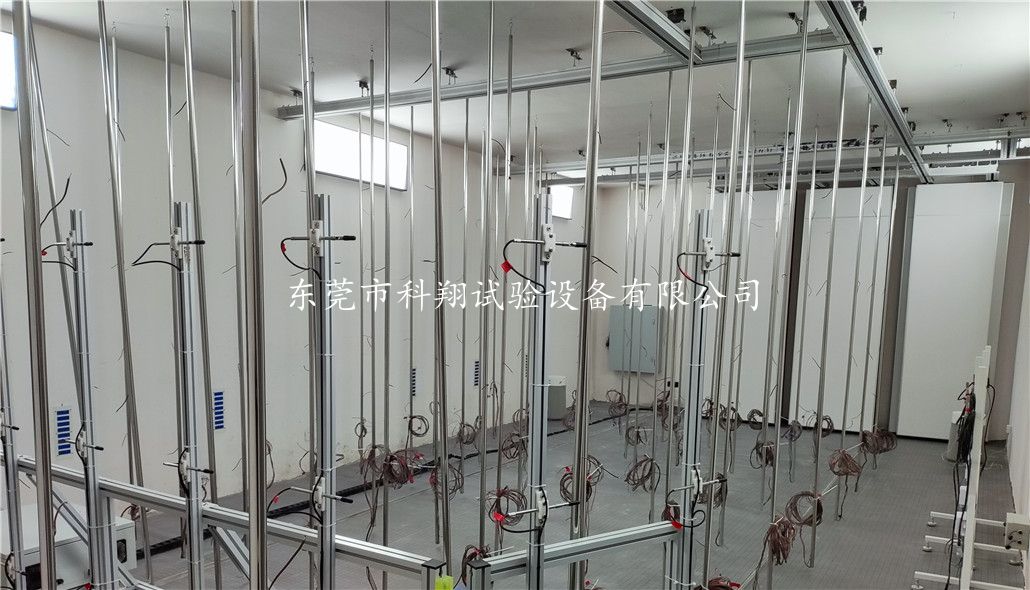

模拟空调运行下的环境条件，测试空调运行下体感的舒适性研究。本试验室包含室内侧、室内侧外室、室外侧以及配套测量仪器、控温湿度系统、舒适性实验室温湿度测量装置、风场测试装置、热负荷试验装置、测试台架等。
实验室由室内侧（含内室和外室）、室外侧两部分两部分组成 。室内侧内室为模拟普通用户住房，砖墙结构；室内侧外室温湿度可调；室外侧为保温库板，温湿度可调。室内侧内室温湿度通过打开室内侧内室的门与室内侧外室换热来控制。
软件系统能实现电压、电流、功率、频率、温度场、风速场等曲线的显示、编辑及打印功能。
实验室设计满足以下标准的测试要求：
序号 |
标准号 |
标准名称 |
1 |
T/CAS 592-2022 |
房间空气调节器舒适性控制功能技术规范 |
2 |
T/CAS 353-2019 |
自由风感舒适型分体式房间空气调节器 |
3 |
T/CAS 591-2022 |
房间空气调节器启动及连续运行耗电量技术规范 |
4 |
T/CRAAS 1012-2022 |
空调器宽适应性运行技术规范 |
应用案例
1、 试验室结构示意图
试验室结构见下图所示，由室内侧（含内室和外室）和室外侧两部分组成。室内侧内室为模拟普通用户住房，砖墙结构；室内侧外室温湿度可调；室外侧为保温库板，温湿度可调。室内侧内室温湿度通过打开室内侧内室的门与室内侧外室换热来控制。

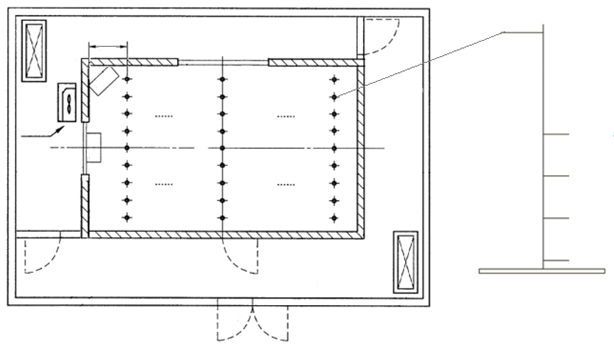

舒适性环境试验室结构示意图
2、 室内侧内室结构
砖墙：轻质砖结构，水泥混合砂浆批荡，每扇墙外侧贴外墙瓷砖，内侧扇灰，外侧墙厚0.27m（含装修材料厚度），内侧墙厚0.21m（含装修材料厚度）。
屋顶：现浇钢筋混凝土结构，厚0.1m，平顶，做防水处理。
窗户：塑钢玻璃结构，宽不大于1.4m，高不大于1.5m，玻璃厚度不小于5×10-3m。
门：普通木板制作，宽0.9m，高2m。
围护结构传热系数
试验室房间围护结构传热系数满足下表规定。
实验室围护结构传热系数
围护结构类型 |
传热系数 W/m2·K |
屋顶 |
≤3.56 |
外侧墙 |
≤1.46 |
内侧墙 |
≤1.58 |
玻璃窗 |
≤2.00 |
内侧普通木质门 |
≤2.00 |

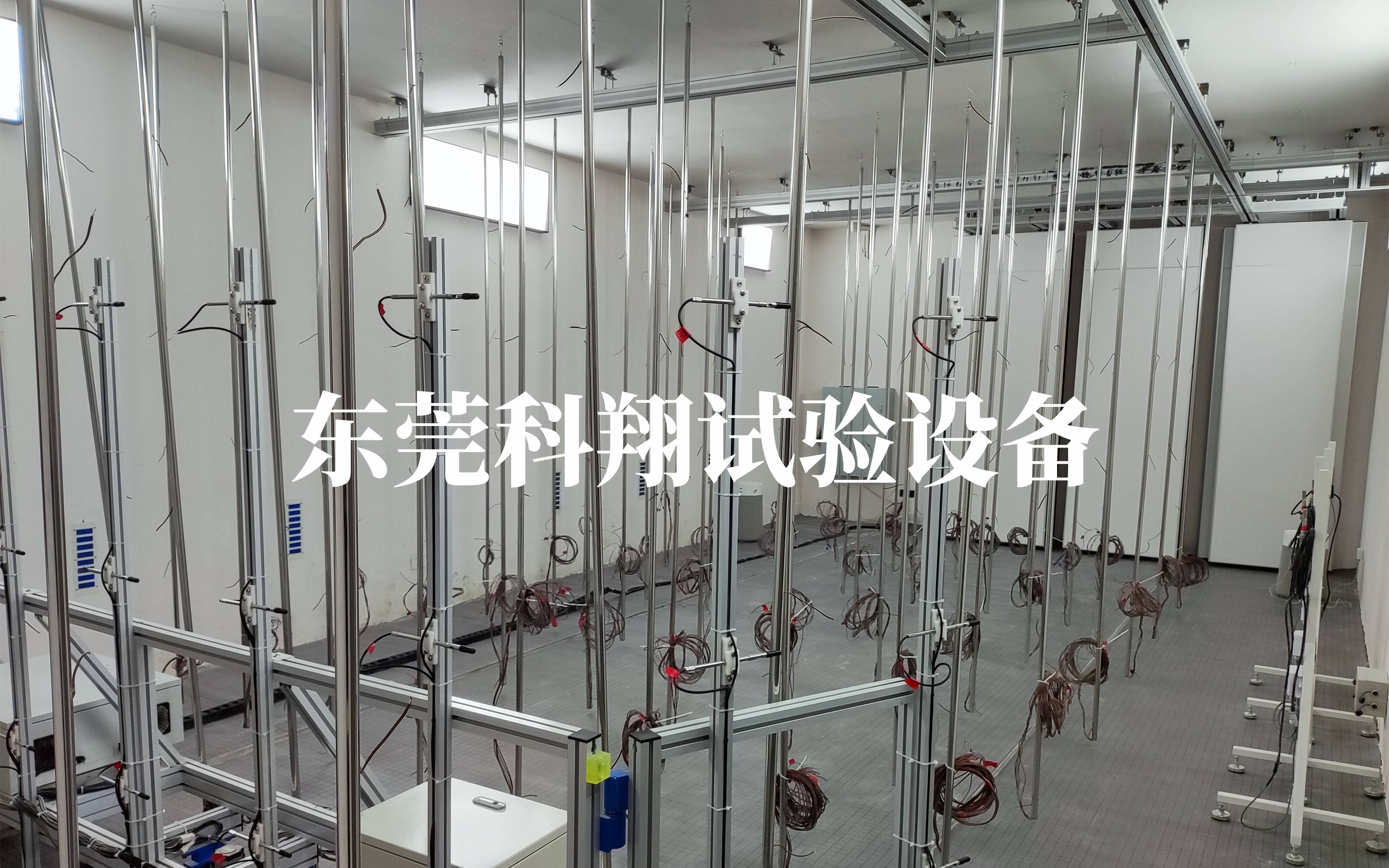

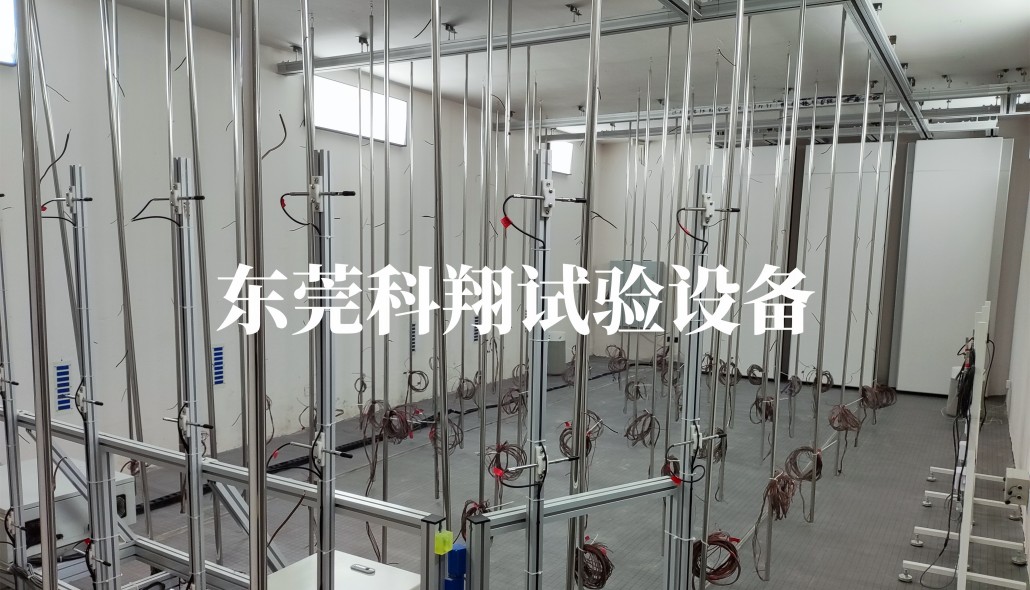

3、 房间面积及房间内检测点布置
3.1室内侧内室尺寸
根据被测样机额定制冷量按下表选择相应的模拟环境试验室。
室内侧内室净空间尺寸
|
额定制冷量（CC） W |
室内侧内室尺寸 m |
面积 m2 |
||
长 |
宽 |
高 |
||
CC ≤ 2500 |
3.8～4.5 |
2.7～3.2 |
3.0±0.3 |
10～13 |
2500 ＜ CC ≤ 4500 |
4.5～5.5 |
3.2～3.5 |
3.0±0.3 |
13～18 |
4500 ＜ CC ≤ 7100 |
7.0～8.0 |
4.0～5.0 |
3.0±0.3 |
18～34 |
7100 ＜ CC ≤ 9000 |
8.5～9.5 |
4.0～5.0 |
3.0±0.3 |
34～45 |
热负荷布置
环境模拟试验室室内热负荷的电加热设备放在试验室被测空调器安装面的左右两侧墙中间的地上，见下图所示，两边平均分配负荷大小。

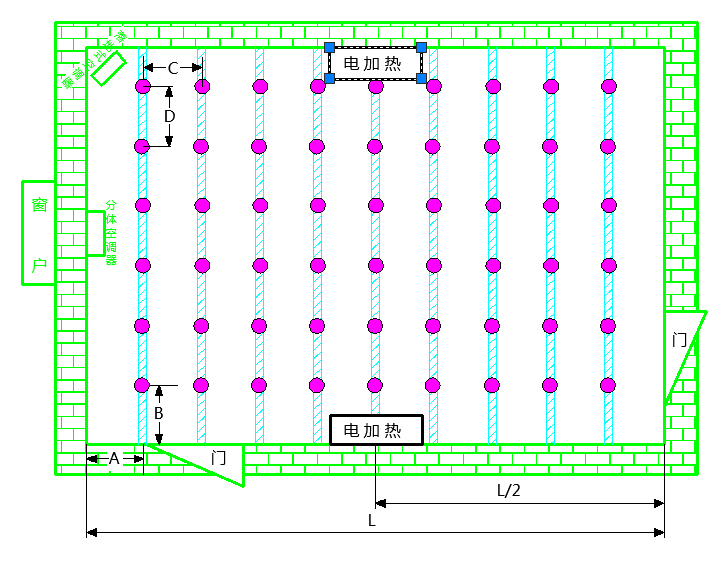

舒适性环境试验室温度点布局示意图
测量精度：
功能分类 |
试验项目 |
试验工况读数允差 |
冷热感功能 |
人体散热量（制冷工况）、热舒适性满意率（制冷工况） |
符合GB/T 7725—2004的表5规定。 |
人体散热量（制热工况）、热舒适性满意率（制热工况） | ||
环境舒适性 |
房间温降、制冷房间温度极差 |
室内干球温度：最大允差±0.5℃，平均偏差±0.2℃ 室内相对湿度：最大允差±8%，平均偏差±5% 墙体平均温度：最大允差±0.5℃，平均偏差±0.2℃ 室外干球温度：最大允差±0.5℃，平均偏差±0.2℃ 室外相对湿度：最大允差±5%，平均偏差±3% |
房间温升、制热房间温度极差 |
室内干球温度：最大允差±0.5℃，平均偏差±0.2℃ 墙体平均温度：最大允差±0.5℃，平均偏差±0.2℃ 室外干球温度：最大允差±0.5℃，平均偏差±0.2℃ 室外相对湿度：最大允差±5%，平均偏差±3% |
|
快速制冷 |
室内干球温度：最大允差±0.5℃，平均偏差±0.2℃ 室内相对湿度：最大允差±8%，平均偏差±5% 墙体平均温度：最大允差±0.5℃，平均偏差±0.2℃ 室外干球温度：最大允差±0.5℃，平均偏差±0.2℃ 室外相对湿度：最大允差±5%，平均偏差±3% |
|
快速制热 |
室内干球温度：最大允差±0.5℃，平均偏差±0.2℃ 墙体平均温度：最大允差±0.5℃，平均偏差±0.2℃ 室外干球温度：最大允差±0.5℃，平均偏差±0.2℃ 室外相对湿度：最大允差±5%，平均偏差±3% |
|
防直吹功能 |
防直吹平均风速 |
工况允许温度偏差不应超过GB/T 7725—2004允许的偏差（干球±0.3℃，湿球±0.2℃） |
柔湿制冷功能 |
房间含湿量 |
1）工况允许温度偏差不应超过GB/T 7725—2004允许的偏差（干球±0.3℃，湿球±0.2℃，相对湿度±5%）； 2）墙体平均温度允差±1℃ |
智控温功能 |
智控温最低温度、智控温回温温度 |
|
柔温功能 |
柔温功能房间温度、柔温功能出风温度 |
|
远送风距离功能 |
送风距离 |
室内侧干球温度±3℃ |
