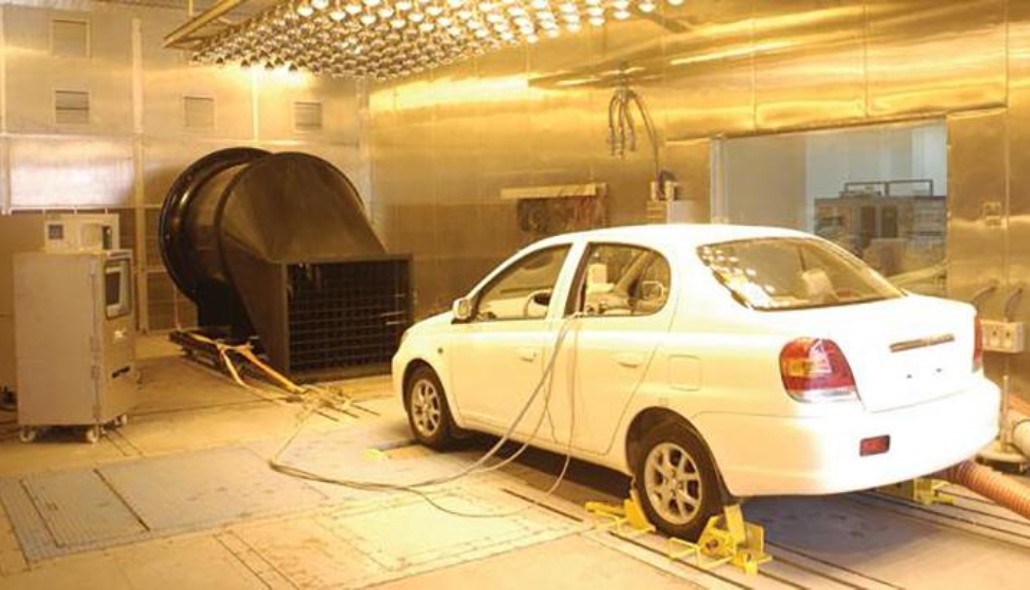

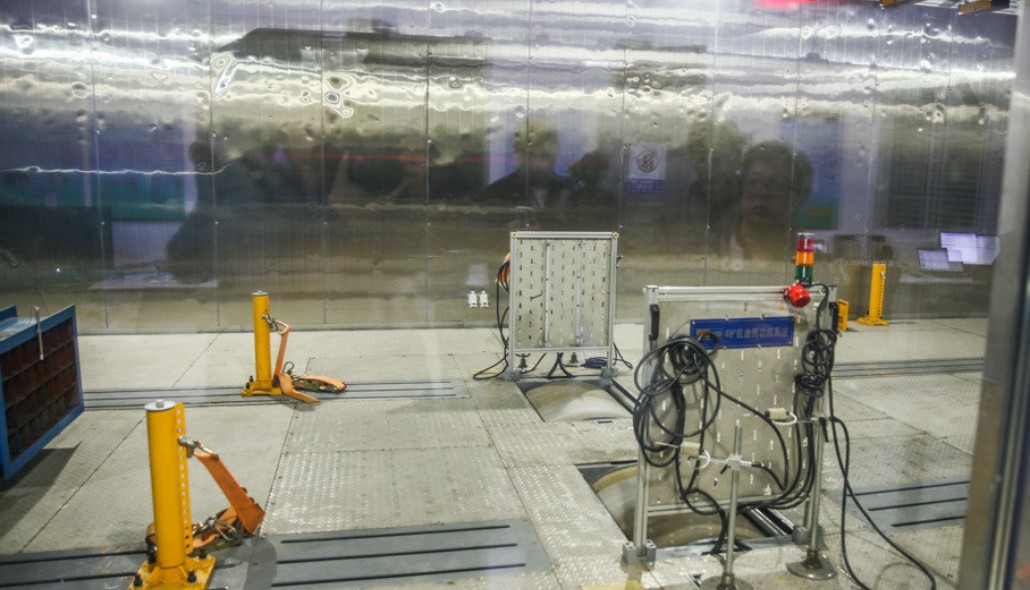

用于模拟温湿度、光照、降雨、降雪、覆冰、雾天与强风等多种气候环境。设备由高低温循环系统、加湿系统、除湿系统、光照模拟系统、降雨系统、造雪系统、覆冰系统、吹雾系统与强力吹风系统组成，各个系统采用对应的试验装置或多种试组装置联动来实现系统功能，将各种环境模拟系统整合在同一台步入式试验室内，形成一个封闭的环境试验室。
功能 |
范围 |
技术指标 |
温度 |
-20℃～85℃ |
波动±2℃ |
湿度 |
RH20%～RH98% |
波动±5% |
淋雨 |
0.5mm/min～20mm/min |
时间可调 |
降雪 |
5mm/h～10mm/h |
时间可调 |
光照 |
0～63W/m2 |
时间可调 |
雾能见度 |
10～5000 m |
波动±10% |
风速 |
2m/s～10m/s |
波动±1m/s |
覆冰密度 |
0.3g/cm³-0.9g/cm³ |
技术参数
1. 模拟环境条件：高低温、高湿、干燥、光照、降雪、雨雾、覆冰与强风等多种环境综合作用；
2. 高低温环境系统：
2.1. 符合标准：
GB/T2423.1 电工电子产品环境试验 第2部份：试验方法 试验A：低温
GB/T2423.1 电工电子产品环境试验 第2部份：试验方法 试验B：高温
2.2. 温度范围：-20℃～85℃；
2.3. 温度波动度：±2℃；
2.4. 温度偏差：±2℃；
2.5. 降温速率≥0.7℃/min；
2.6. 升温速率≥1℃/min；
2.7. 系统组成：空气循环系统、制冷装置与加热装置；
2.8. 循环方式：加热与制冷后的空气通过天花边侧风道送出，从左侧回风口回风，回风道安装蒸发器与加热器对循环风进行加热与制冷来控制循环风的温度；
3. 湿度控制系统：
3.1. 符合标准：
GB/T2423.1 电工电子产品环境试验 第2部份：试验方法 试验Cab：恒定湿热
GB/T2423.1 电工电子产品环境试验 第2部份：试验方法 试验Db：交变湿热
3.2. 湿度范围：RH20%～RH98%；
3.3. 湿度波动度：±5%；
3.4. 湿度偏差：±5%；
3.5. 系统组成：空气循环系统、制冷装置、加热装置与超声波加湿器；
3.6. 实现方法：通过在空气循环风道内加湿或启动加热制冷装置除湿来达到控制室内相对湿度；

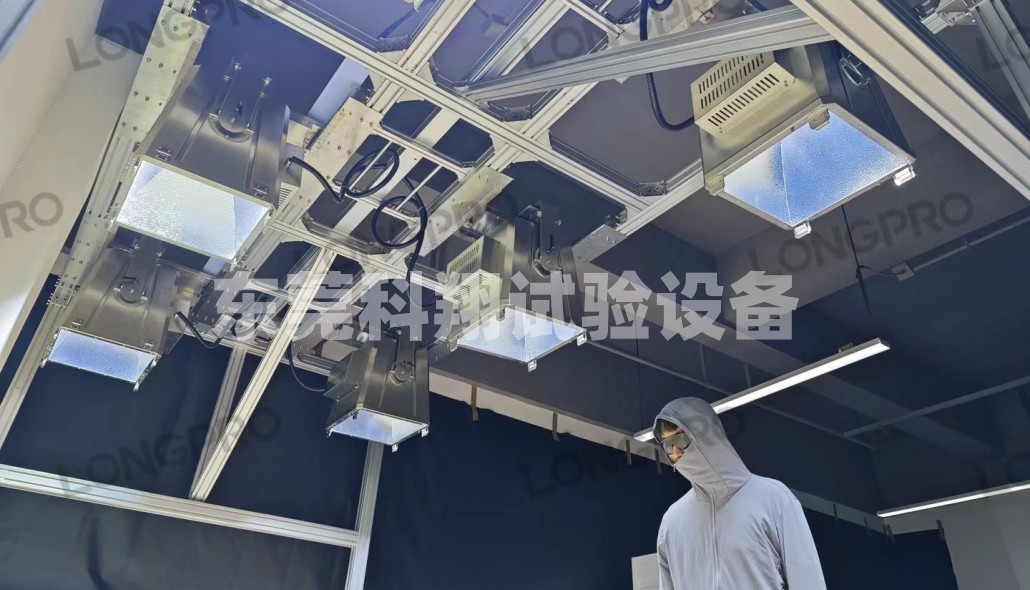

4. 光照模拟系统：
4.1. 符合标准：GB∕T33707-2017气象太阳模拟器；
4.2. 功能：用于模拟夏天中午日光照射情况，跟太阳照射效果相吻合；
4.3. 光源：LED光源，色温4700K；
4.4. 功率强度：0～63W/m2；
4.5. 太阳模拟灯组数量：24组；
4.6. 光源距地面高度：顶部光源1600-2100mm，侧面光源1550-1050mm；
4.7. 侧面光源角度：45︒-90︒；
4.8. 结构：共24组光源，灯组电源安装于设备间，实验箱顶部安装光源灯组的升降灯架，通过四条丝杆同步驱动灯架升降，丝杆驱动结构设计在试验箱体顶部箱体外，通过电动+链条同步驱动；
5. 淋雨系统：
5.1. 符合标准：
GB/T2423.38 《电工电子产品环境试验 第2部分 试验方法 试验R：水试验方法和导则》Ra1:人造雨法；
GB/T28592-2012《降水量等级》
5.2. 降雨量：0.5mm/min～20mm/min;
5.3. 降雨面积：L4.5mXW2.0m；
5.4. 周期降雨时间：0-99.9S(可设置)；
5.5. 周期停顿时间：0.999.9S（可设置）；
5.6. 降雨累计时间：0-9999S；
5.7. 试验时间：0-99.9小时（可设置）；
5.8. 总降雨量：0-999.9mm（可设置）；
5.9. 实现方法：实验室顶部安装有方锥形喷水嘴，在温度高于5℃的情况下启动喷水嘴可模拟降雨；
6. 飘雪系统：
6.1. 符合标准：
GB/T2423.38 《电工电子产品环境试验 第2部分 试验方法 试验R：水试验方法和导则》Ra1:人造雨法；
GB/T28592-2012《降水量等级》
6.2. 连续降雪量：5mm/h～10mm/h;
6.3. 降雪面积：L4.5mXW2.0m；；
6.4. 周期降雪时间：0-99.9S(可设置)；
6.5. 周期停顿时间：0.999.9S（可设置）；
6.6. 降雪累计时间：0-9999S；
6.7. 试验时间：0-99.9小时（可设置）；
6.8. 实现方法：造雪机造雪，在室温低于-10℃的情况下启动飘雪机，即可产生降雪功能；
7. 造雾系统：
7.1. 符合标准：
GB/T 27964-2011雾的预报等级；
7.2. 能见度范围： 10～5000 m；
7.3. 准确度：±10% (10～ 10000 m ) ；
7.4. 测量方法：采用芬兰V aisala公司FD12P前向散射仪；
7.5. 通过超声波制雾机来实现制雾；
8. 覆冰系统：
8.1. 符合标准：
JB/T 12064-2014 高海拔环境绝缘子覆冰(雪)人工模拟方法；
GB/T 16927.1-2011高电压试验技术第1部分：一般定义及试验要求标准
82. 环境温度范围：0℃～-20℃；
8.3. 水温度：1℃～4℃；
8.4. 水导电率：100μS/cm，通过去离子水加入一定的NaCl来实现；
8.5. 风速：1m/s～10m/s；
8.6. 喷水流量：
垂直分量：1mm/min～2mm/min；
水平分理：1mm/min～2mm/min；

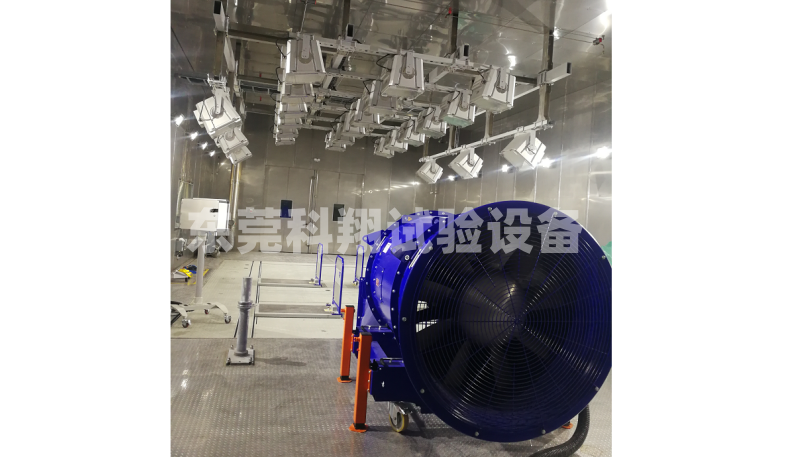

9. 台风系统：
9.1. 风速范围：2m/s～10m/s；
9.2. 风速稳定度：±1m/s；
9.3. 台风中心高度：500mm；
9.4. 两台风机分别从仪表架两侧吹风，可单侧吹风或双侧吹风；
9.5. 实现方法：实验室左侧安装强力风机，强风吹出后再从试验室前后两侧回到回风口，形成循环路径，风速通过变频器调节。
10. 控制系统：
采用工业电脑与PLC可编程控制器组成上位机与下位机，电脑为上位机，主要功能是人机交流平台，可选择试验环境模式、参数设备、数据贮存、查询与试验报告打印，PLC为下位机，主要功能是接收上位机的指令、向上位机传送数据、执行控制动作，是系统的执行机构。
11.安全功能：
温度上、下限报警功能；
故障自我诊断功能；
停电保护功能；
压缩机、风机、加热、加湿过电流保护功能；
压缩机超温、超压、油压保护功能；
传感器断线报警；
排气温度监测功能；
自来水、冷凝水压力缺压报警；
风机过热保护功能；
加湿缺水保护功能；
加湿超温保护功能；
自动程序运转功能；
漏电保护功能，过功率保护功能；
相序保护功能；
