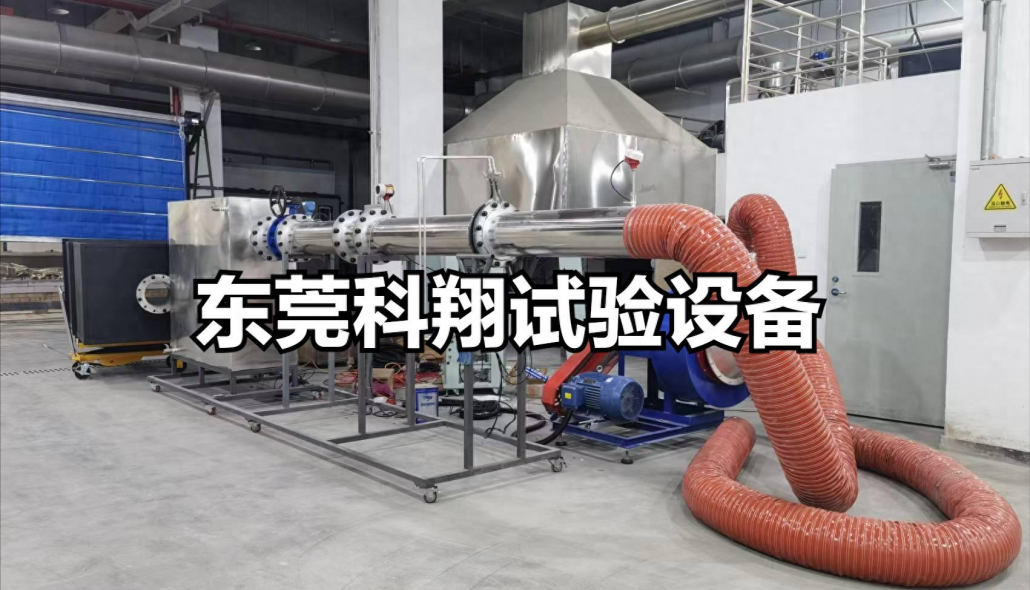

防火阀门环境温度下的漏风量试验设备-KXT4501
分享到：
设备用途
符合GB15930-2007 标准中7.12.1 规定的要求，包括气体流量测量系统、压力测量系统及控制系统等部分。
消防产品检测设备代表性客户
应急管理部：上海消防研究所、四川消防研究所、沈阳消防研究所
广东质检院、江苏质检院、山东质检院、福建质检院、浙江方圆检测、青岛斯坦德检测等
技术参数
1、气体流量测量系统由连接管道、气体流量计和引风机系统组成：
2、防火阀门通过连接管道与气体流量计相连，连接管道选用不小于1.5mm 厚的钢板制造，对于矩形阀门，管道的开口的宽度和高度与阀门的出口尺寸相对应，管道的长度为开口对角线的两倍。可试验最大1.25m*1m 的样品。
3、气体流量计：采用标准孔板，孔板的加工、制作，在测量管道的前端应装配气体流动调整器。漏风量测量范围满足GB15930-2007 标准中所规定的指标和要求。
4、引风机系统包括引风机、进气阀、调节阀，以及连接气体流量计与引风机的柔性管道。
5、压力测量及控制系统：阀门前、后的压力通过压力传感器测量，压力导出口应在连接管道侧面中心线上，距阀门的距离为管道长度的0.75 倍。阀门前、后的静压差通过进气阀和调节阀调节控制，静压差测量范围：0～1000 Pa。
6、阀门前后压力差控制满足：防火阀300 Pa±15 Pa，排烟阀1000 Pa±15 Pa。
7、压力测量精度优于：±3Pa。
产品资料下载
