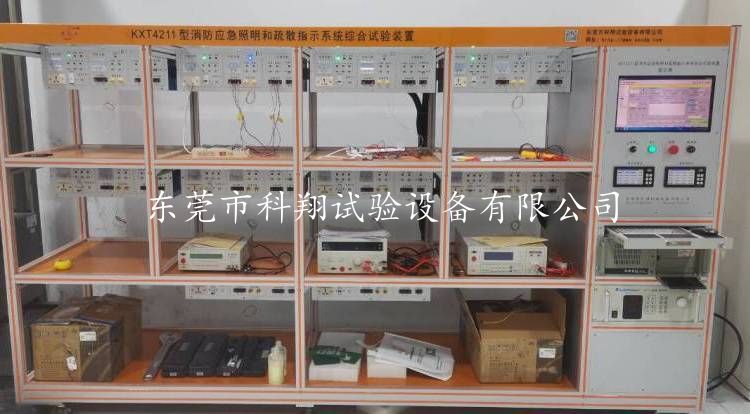

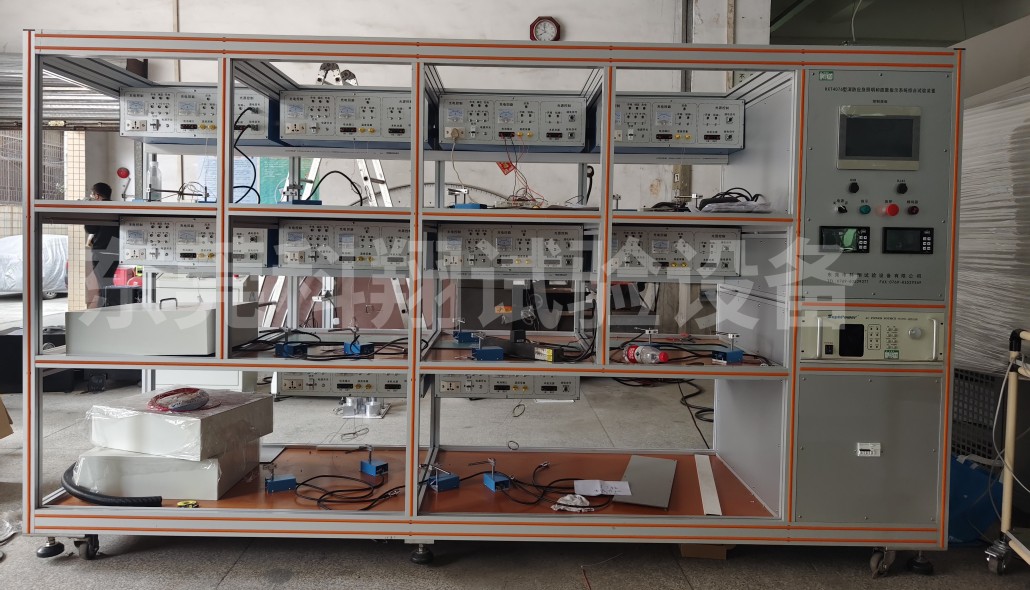

本测试仪适用于自带电源型消防应急照明与疏散指示产品的充放电性能、重复转换性能、电压波动性能、电压转换性能与充放电耐久性试验，是一台多功能、多工位的综合试验设备，设备由程控电源、工位测试模块、直流电参数仪、温度巡检仪与控制系统组成，可调整与监测主电输入电参数、监测蓄电池的放充电参数、模拟充电电路故障、记录充放电时间、电压、电流等数据、捕捉系统电压转换时的电压值，设备共设计10个工位，每个工位可单独进行试验，互不干忧。
适用GB 17945-2010 消防应急照明和疏散指示系统：6.4充放电性能/7.3充放电试验，6.6重复转换性能/7.4重复转换试验，6.7电压波动性能/7.5电压波动试验，6.8转换电压性能/转换电压试验，6.9充放电耐久性能/充放电耐久试验。
仪器组成：测试架、测试工位模块、程控电源、直流电参数仪、温度巡检仪、工业电脑与控制系统；
试验工位：10工位，其中8个标准工位，2个子母型产品工位；
控制系统：
① 系统架构：
采用PLC+工业电脑的控制方式，PLC可编程控制器为下位机，工业电脑为上位机；下位是设备的执行控制中心，其接收上位机传送的控制数据与操作指令驱动设备的执行相应的工作（如控制工位输出电源的通与断、输出电源的升降或跳转、模拟充电回路开路、充电回路短路、光源断开与接接、光源回路短路等）；上位机系统的数据采集中心、人机交换中心与数据处理中心，工业电脑直接与程控电源、直流电参数仪、温度巡检仪等通过RS485通信格式收集试验数据，操作员通过电脑设置试验数据、发出操作指令、选择试验模式等人机交换工作，上位机安装有专门开发的LabView平台软件，用户通过软件与设备进行信息交换。
② 系统软件：
本设备采用LabView平台专门开发专用软件，软件采用中文操作界面，按标准要求的试验条款与方法设计引导型界面，可设置试验参数、自动记录放电保护电压、状态转换时间、显示采集数据、展示过程曲线，还可以进试验报告的填写、保存与查询。
试验室环境要求：
温度:15℃～25℃；
湿度:25%RH～75%RH;
大气压力:86k Pa～106k Pa.
设备供电：AC220V/50Hz/4.5KW，三相五线制；
外形尺寸：W3200mmXD800mmXH1780mm；
占地空间：W4000mmXD1200mm；
相关案例
上海消防研究所消防试验室
四川消防研究所消防试验室
斯坦德检测消防试验室
