软管直径检测装置-KXT4232
分享到：
设备用途
1设备用途
设备用于消防软管内径测量及外径变化率测量。
2附合标准
满足GB 15090-2005标准6.8.1、6.8.3条款。
3结构组成

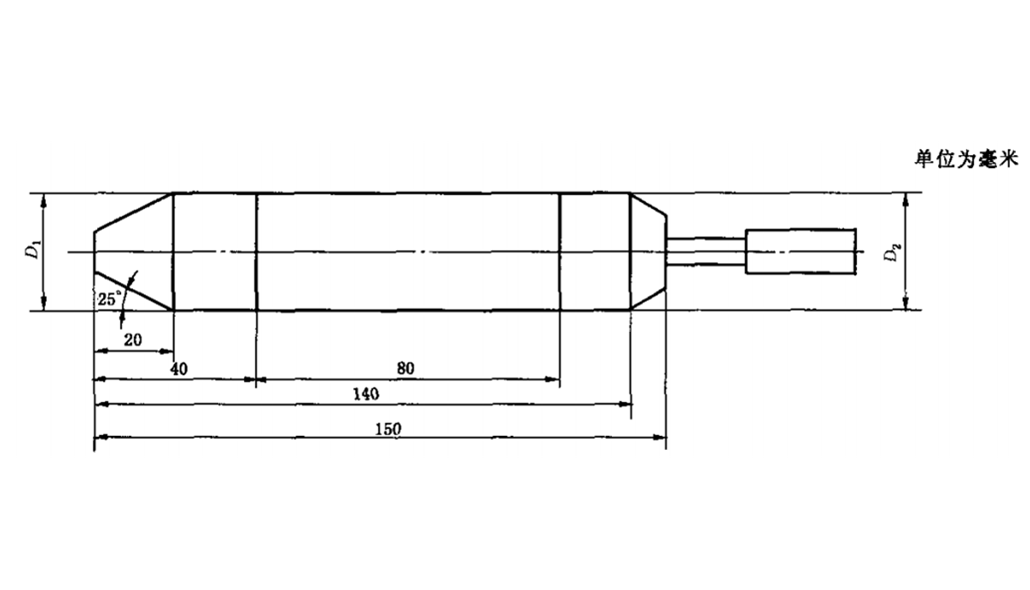

用塞规测量试验的内径。塞规用金属制成，工作表面粗糙度不大于Ra1.6。
技术参数
4.1软管内径：
①通规（D1）：11.2+0.092/+0.058，
11.2+0.092/+0.058，
18.2+0.110/+0.070，
24.2+0.110/+0.070，
30.8+0.135/+0.085，
36.8+0.135/+0.085，
②止规（D2）：13.8+0/-0.035，
16.8+0/-0.035，
19.8+0/-0.040，
25.8+0/-0.040，
33.2+0/-0.050，
39.2+0/-0.050，
4.2外径变化率：
①光滑轴：外径150mm1件，外径200mm一件，不锈钢材质，表面抛光处理；
②砝码：质量4.5+/-0.045Kg；
③游标卡尺：量程200mm,分度值0.02mm。
