设备用途
1设备用途
设备用于消防软管卷盘的抗载荷试验和启动力矩测试。
2附合标准
满足GB 15090-2005标准6.5条款、6.6条款及GB 14561-2003标准6.6.3条款、6.6.4条款的要求。
3结构组成

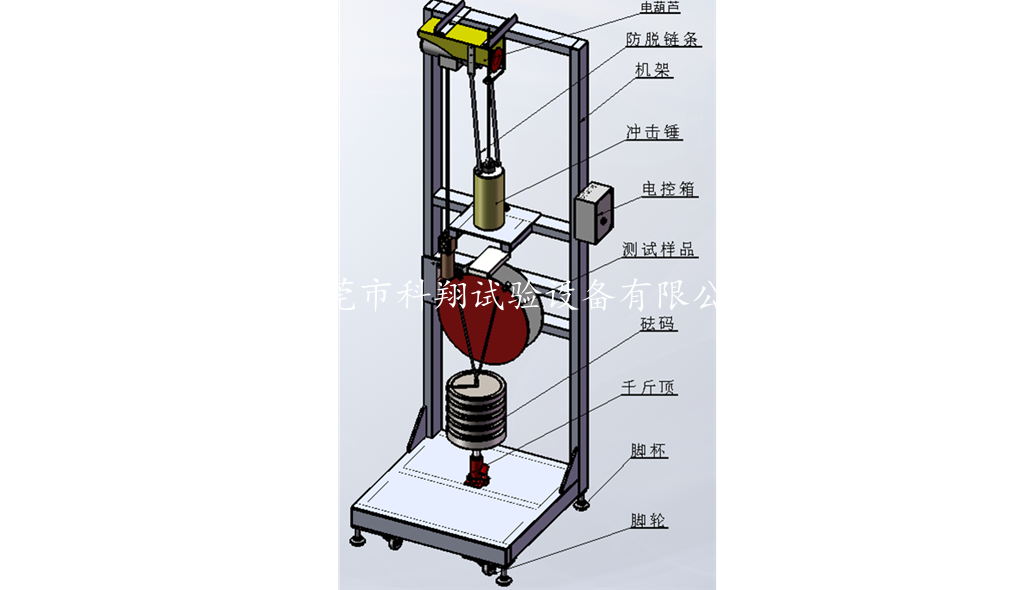

测试装置主要由固定固定架、支承钢板、冲击钢锤、冲击钢锤提拉机构、防脱机构等组成。通过提拉机构把冲击钢锤提至设定位置，然后释放，使钢锤自由落体撞击达到试验目的。
技术参数
4.1抗载荷试验装置：
①配备卷盘固定架，
②支承钢板（尺寸：200mm×100mm×25mm）两块。
③冲击钢锤（直径125mm，重量25kg）两个。
④冲击砝码提拉机构：1套。电动葫芦提拉，手动控制电磁吸铁释放。
⑤冲击砝码设有防脱落机构。
⑥80kg砝码：由4件组成，每件20Kg，设有手柄。
⑦夹钳若干：4件，2用2备。
⑧钢丝绳若干。
