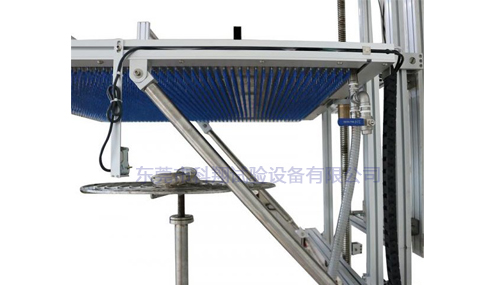

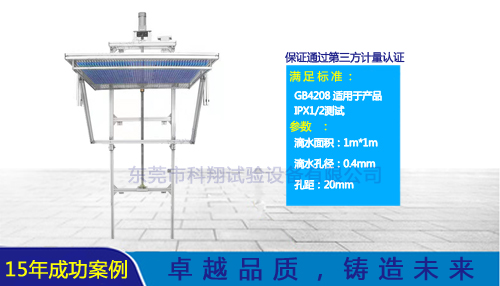

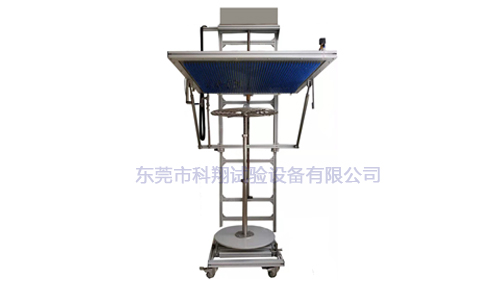

设备组件一：垂直滴雨试验机
功能参数：
1、 适用于进行产品的IPX1、IPX2测试；
2、 滴水面积：1000mmX1000mm；
3、 滴水孔径：φ0.4mm；
4、 孔 距： 20mm；
5、 降 雨 量： 1+0.5mm/Min、3+0.5mm/Min与用户自设定参数(采用数字控制降雨量技术)；
6、 滴水高度：200mm（设备自行控制或手动控制）；
7、 滴水响应时间：≤5s；
8、 试验时间：0-999.9Min（可设定）；
9、 IPX2测试时,设备自动转换使样品四个面在倾斜150的情况下各淋雨150S（自动控制）；
10、 水箱型式：全封闭水箱，SUS304材质；
11、 水箱升降驱动：丝杆(SUS303不锈钢T32X6)、螺母装置驱动升降，有防坠落等安全功能；
12、 当水箱下方有物体顶柱水箱时,螺母会自动脱离水箱,有防止损坏水箱及被顶物体的安全功能；
13、 升降电机：天力51K120GU-CMFK/5GU18K齿轮减速电机；
14、 机体材料：工业合金铝型材；
15、 机器结构：墙面安装式；

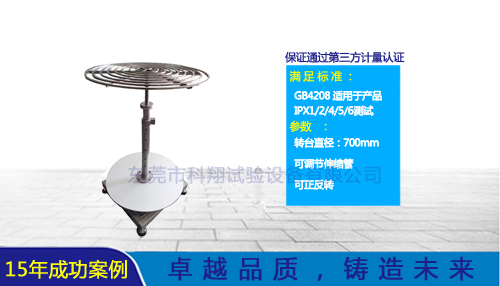

设备组件二：可倾斜旋转载物台
功能参数：
1、 转台直径：Ø700mm。
2、 转台转速：1rpm。
3、 可倾斜角度：15度。
4、 试验时转动角度：900、3600正反转、连续转动。
5、 载物台网管型式。
6、 样品供电防水旋转插座。
7、 可调伸缩管可调节高度： 300mm、1200mm-1800mm。
8、 铝合金带万向轮底座。
9、 机体材料：不锈钢方管焊接框架。
10、 正反转控制、转动动作由控制柜控制。
设备组件三：智能供水与控制系统
功能参数：
1、 适应于IPX1-2防水及整个防水设备的自动控制；
2、 供水方式：恒流供水、恒压供水；
3、 供水控制过程：用户在触摸屏上设定流量或压力值后，电子流量计或数字压力表实时监测当前值、通过数据转换读入PLC内、再通过变频器调整水泵转速；
4、 供水系统：
u 应用于IPX1/2滴水试验；
u 流量范围：1-10L/min；
u 流量精度：±0.5L/min；
u 流量计：LWGY-4型蜗轮流量计；
u 水泵：CHL2-30L6WBC型不锈钢离心水泵；
u 压力范围：0.1-3Kg/cm2；
u 压力数字显示，采用ISE5B数字压力表；
5、 贮水箱：
u 容积：150L；
u 液位控制：浮球开关+溢流管。
6、 控制柜：
u 流量检测：电子流量计流量信号反馈。
u 流量设定：控制柜屏幕设定。
u 控制器：三菱PLC。
u 人机界面：MT6070IH，7寸，彩色触摸屏。
u 控制功能：恒流供水、恒压供水、垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制、自动针嘴清洗耳恭听动作控制。
u 保护功能：漏电保护、过载保护、短路保护。
7、 供水管道：设备供水采用PVC胶管根据现场布置分配到各设备处，由每台设备处电磁水阀分别控制。
8、 供水管道安装排水阀，试验完成后自动排除水管内积水。
9、 过滤器：不锈钢外壳、精细滤芯。
10、 机体材料：工业合金铝型材。
