美标吊扇能效测试设备-KXT3299
分享到：
设备用途

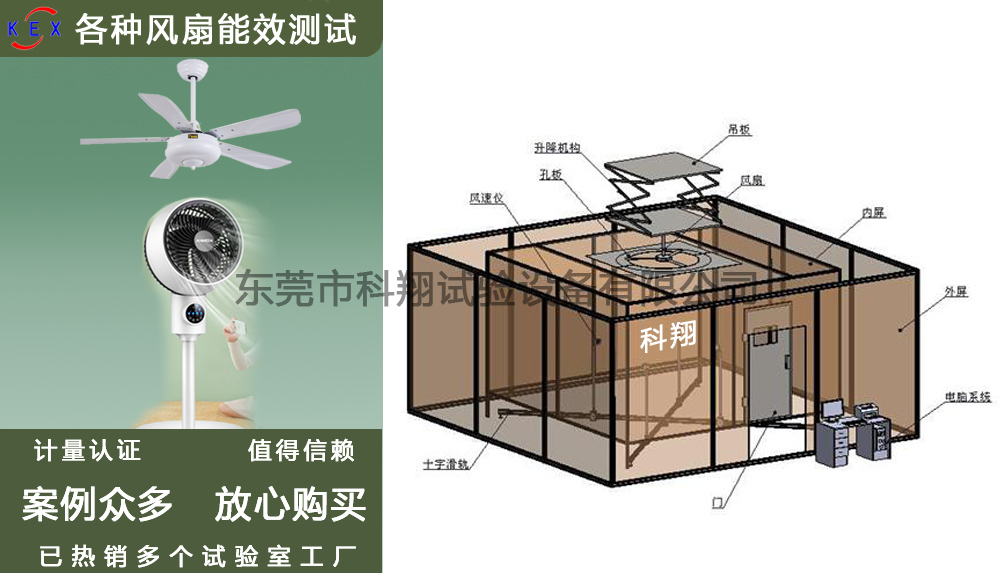

用于测试吊扇的风速值、风量、能效等，完全符合《Building a Testing Facility and Performing the solid State Test Method for ENERGY STAR Qualifide》标准的测试要求。该系统由风量测试机构、试验屏、试样安装架、试验外屏、电脑控制系统几部分组成，有着数据精准，自动化程度高的特点。

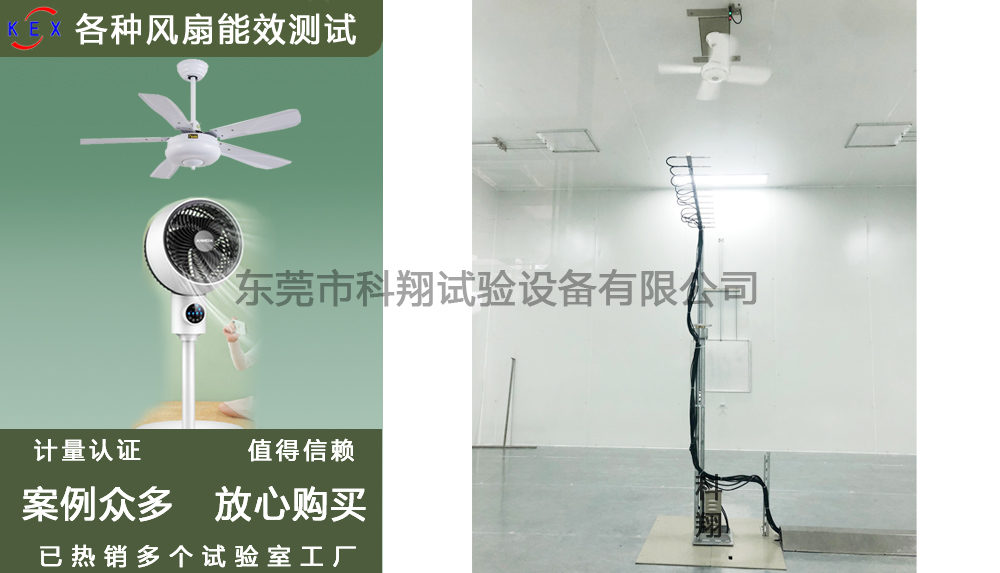

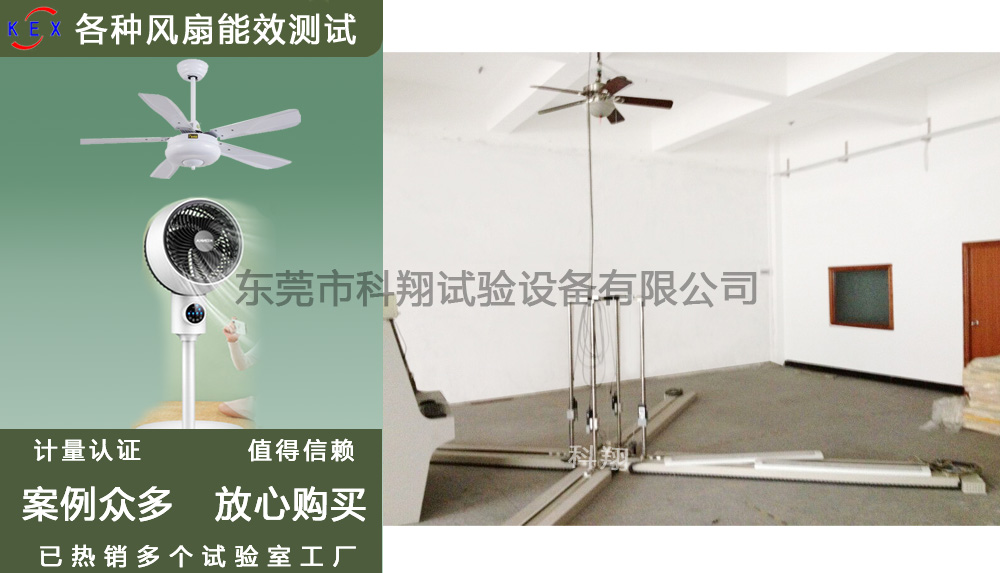

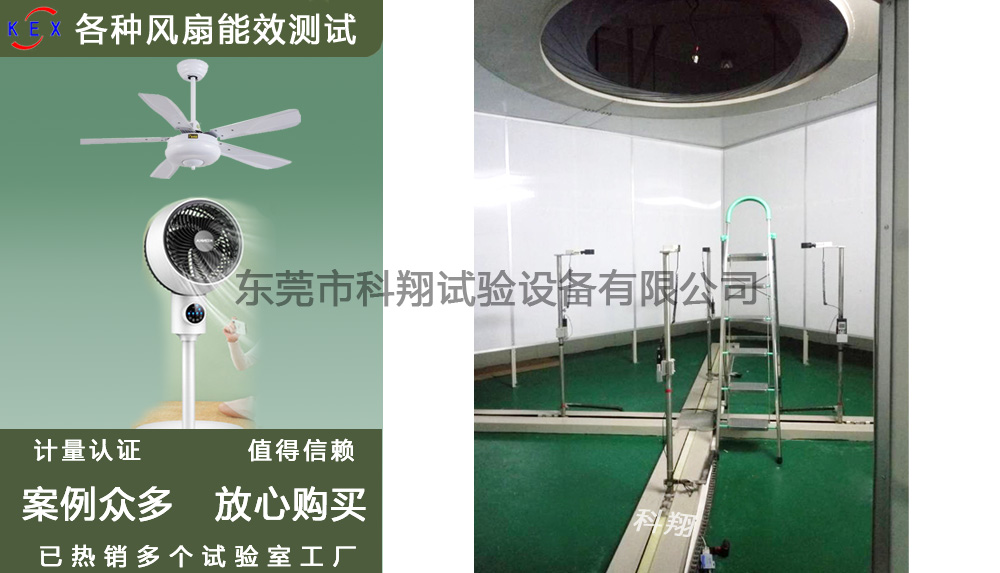

应用案例
技术参数
1、 试验房间：长20ft×宽20ft×高11ft
--由库板搭建或用户自建，可以商定。
2、 试验室环境：温度21℃±3℃，即70±5F，相对湿度50%。（由箱体开通风口，由外中央空调来保证）
3、 为测试样品的供电的变频电源，应满足能效测试的压降和谐波要求，由客户提供。
4、 风速测量方式：四点轮流测量，采用旋转臂固定风速计，布9个测量点。
5、 摆臂：步进电机驱动，最大旋转角度360度。
6、 风速范围：0.15-20m/s。
7、 风速传感器：加野KA12型，3套。
8、 风筒规格：44″X36″、50″X36″、52″X36″、56″X36″、60″X36″、64″X36″、68″X36″。
9、 风筒悬挂：螺杆悬挂于天花上的导轨上。
10、 风扇转速测量：光电测速计测量风扇转速。
11、 电能检测：横河WT210 功率计。
12、 控制电脑：研祥工控机，配17″液晶显示器。
13、 专用软件：向控制柜PLC控制器发送动作执行指令，采集、分析、保存风速传感器与功率计数据，计算采集数据，并记录入下表。
