消防喷头碰撞试验装置-KXT4209
分享到：
设备用途
1设备用途说明
设备用于自动喷水灭火系统用洒水喷头碰撞试验。
2附合标准
满足GB 5135.1-2003标准7.24条款要求。
3结构组成

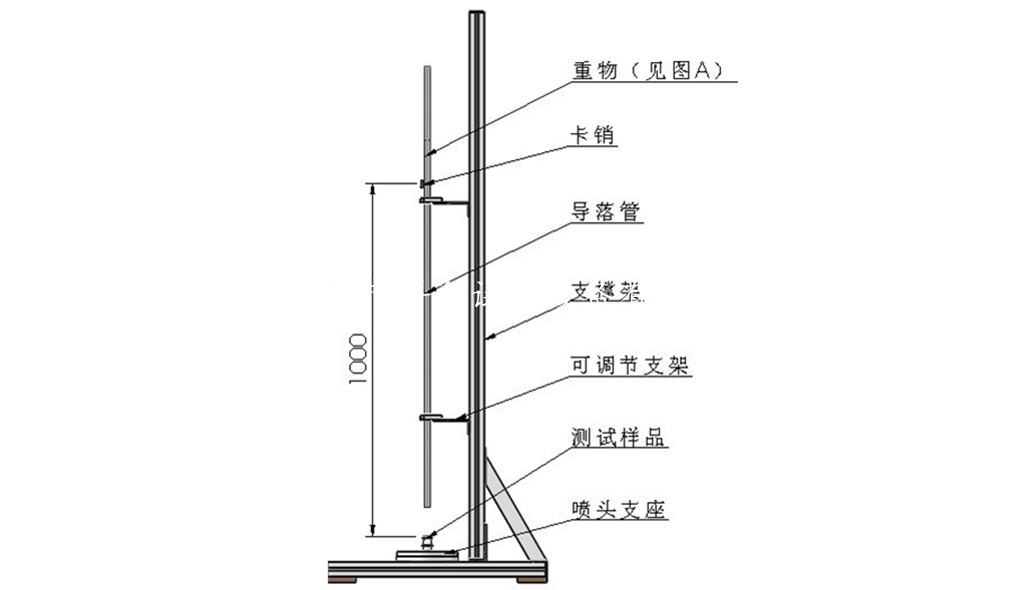

试验装置由支撑架、跌落管、重块、卡销、喷头支座等构件组成。在碰撞点落物的能量等于被试喷头同重的重块从1m高度落下的冲量。
技术参数
4.1支撑体材质：铝型材
4.2喷头支座：Q235钢，直径165mm，厚28.6mm
4.3重块：Q235钢，直径12.07mm,长度根据喷头重量确定
4.4跌落管：不锈钢，内径14.1+0/-0.13mm，
4.5支架材质：不锈钢。
4.6重块质量应可通过一定的方式进行调整以适应各种试件的试验。
4.7支座适用通径为10mm、15mm、20mm三种规格的喷头。
