试验设备

湿式报警阀功能试验装置-KXT4259
分享到:
设备用途

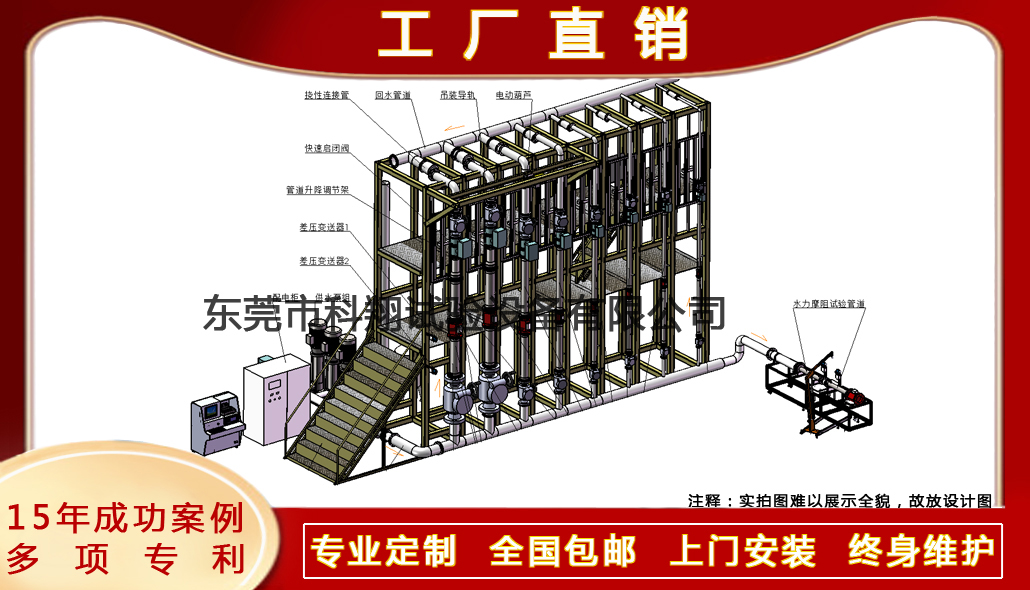

用于自动喷水灭火系统用湿式报警阀的功能试验,由消防水池、供水系统、回水管路、压力监控系统、流量监控系统、报警试验管路、试验管路、差压测量系统等构成,满足GB 5135.2-2003标准条款:5.8功能试验。


应用案例

上海消防研究所消防试验室

技术参数

工作条件

1设备安装空间:W15米xD11米xH10米

2使用温度:0~45℃。

3设备供电:三相五线380V±10%,50Hz,功率260KW。

4设备供气:

               ①气源经过滤干燥处理;

               ②气源压力:0.5~0.8MPa;

               ③供气流量:≥1500L/min。


技术参数

1供水:

         ①供水水池;不小于30M3;

         ②大流量供水:35~1100M3/h可调;

         ③小流量供水:10~300L/min可调;

         ④流量控制精度:3%;

         ⑤供水压力:0~1.6MPa可调;

         ④压力控制精度:3%;

         ⑤压力显示精度: 0.001MPa。

2试验时间:0-9999S可设。

3流量测量:①35~1100M3/h,精度:0.5级,德国E+H电磁流量计;

                   ②9-300L/min,精度:0.5级,德国E+H电磁流量计。

4差压变送器:①0.05MPa,精度0.1级;

                       ②0.3MPa,精度0.1级。

5压力变送器:0-4MPa,精度0.15级。

6消防水池:容积不小于30M3。

7适应样品通径范围:DN50~DN250(可扩展DN300)。

8样品等径连接管:DN50~DN250,无缝钢管,防腐电镀处理。

9电动葫芦:额定载重:300Kg。

10样品架升降调节:蜗轮蜗杆调节,导轨导向,调节范围:0-100mm。


软件控制:

1采用PLC+工业电脑控制,PLC为下位机,用于操作各执行元器件动作及向电脑传送元器件位置信号,电脑为上位机,执行人机交流、数据采集及向PLC发送操作指令等功能,同时能保存、分析、查询及打印试验报表。

2压力变送器、流量计带有数字通讯功能,减少传送过程衰减。各传感器均能独立在控制设备上显示、记录其实时数据。

3每路管道上均有快速接头及航空插头,方便差压变送器在不同管道上的快速安装及数据通迅。

4软件程序:

               ①操作系统为Windows 7中文版;

               ②工控电脑现场控制;

               ③测试控制软件采用美国NI公司Labview组态最新专用软件;

               ④配备专用电脑,测控软件应能实现过程实时采集及结果数据自动输出,可生产试验数据曲线(如水力摩阻-流速曲线),输出试验报告;

               ⑤测试结束自动停机并有声光报警功能,数据可自动存档、手动存档。
