GB42590无人机抗风测试风墙的设备原理、参数及技术详解

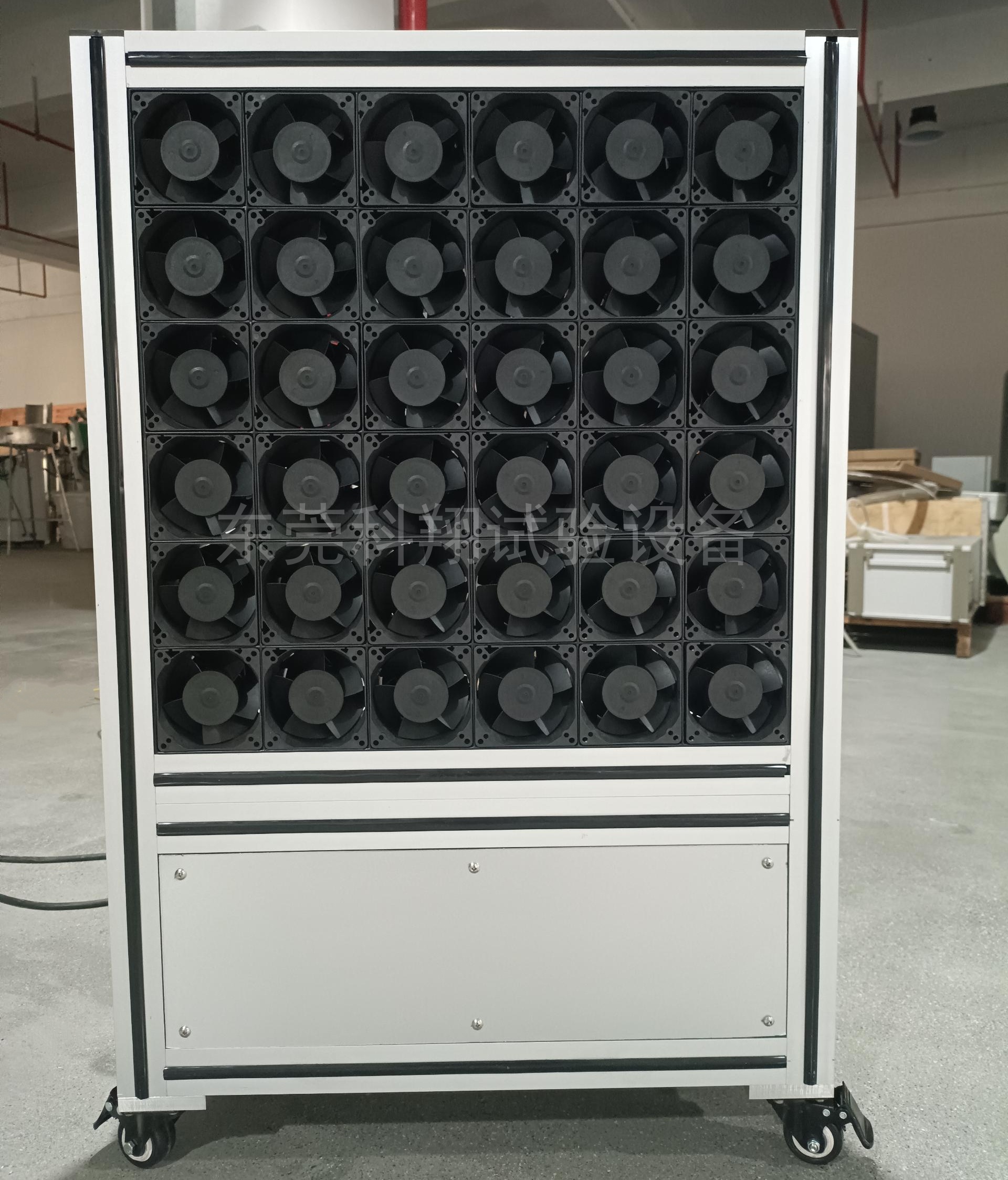

无人机风墙是一种人工构建的可控气流屏障或测试平台，它不是字面意义上的实体墙，而是通过精密控制系统生成的动态气流场，用于测试无人机在不同风况下的稳定性、抗风能力与控制算法性能。

工作方式

由矩阵式排列的大功率风机阵列（常见 9-48 个独立模块，大型系统可达上千个）组成。

通过独立变频控制，可精准调节风速（通常 0-16m/s，相当于 1-7级风）、风向与湍流强度。

能在实验室环境中复现自然风场的复杂性，包括稳定风、阵风、风切变等。

技术原理与组成

气流发生系统：矩阵式风机阵列是 “动力心脏”，每个风机独立控制。

流场控制系统：通过可调导流板与多层整流网将紊乱气流梳理成均匀层流；湍流发生器可在 5%-30% 区间精准调控湍流强度。

智能控制系统：基于 PLC 或工业计算机，通过实时算法复现自然风场；可模拟阵风突变（如 3m/s→12m/s，响应时间≤8 秒）与风向骤转（0°→90°）。

核心技术参数

1. 风速参数

风速范围：0-16m/s（0-7 级风），精度 ±0.1m/s。

2. 风场空间参数

尺寸规格：最小 0.5×0.5m，最大 4.5×4.5m。

风向控制：

水平：0-360° 连续可调，精度 ±2°。

垂直：0-90° 倾斜（模拟起降阶段气流）。

3. 气流品质参数

均匀性：测试区域气流均匀度误差≤±5%。

湍流控制：

湍流强度：5%-30% 精确可调。

湍流精度：±2%，可模拟山区乱流、城市峡谷风。

特殊功能：

风切变模拟：垂直 / 水平风速梯度（每米变化 1-10m/s）。

阵风模拟：5 秒内风速从 5m/s→16m/s。

复合风场：同时叠加多种风况。

实现技术详解

1. 风场生成系统（“动力心脏”）

风机阵列布局：

矩阵式排列（3×3 至 16×16），独立控制。

风机冗余：预留约 20% 功率应对突发阵风。

2. 流场控制系统（“气流雕塑家”）

导流与整流技术：

多级导流板（可调角度 0-90°）：控制主流方向。

蜂窝状整流装置：降低湍流至

多层整流网：将紊乱气流梳理为均匀层流。

湍流生成技术：

主动式：风机启停时序控制、湍流发生器（金属网格 / 扰流片）。

被动式：特定形状障碍物诱发湍流。

混合式：适用于复杂风场模拟（如城市、山区）。

3. 智能控制系统（“超级大脑”）

硬件架构：

核心控制器：PLC 或嵌入式计算机。

变频驱动：每台风机独立变频器（精度 0.01Hz）。

传感器：超声波风速仪（精度 ±0.1m/s）、风向标（精度 ±1°）、热式风速探头。

控制算法：

闭环控制：PID + 前馈复合算法，响应时间

动态风谱生成：基于 Kaimal 谱等模型，复现自然风场统计特性。

分区独立控制：将风场划分为多个区域，同时模拟不同风况。

软件系统：

人机界面：实时显示风速、风向、湍流度等参数。

预设场景：一键切换 “稳定风 / 阵风 / 湍流 / 风切变” 等工况。

数据记录：采样率≥10kHz，连续记录≥30 分钟。
