无人机RTK飞行测试系统的技术原理

无人机RTK飞行测试系统是基于实时动态载波相位差分技术的高精度测试平台，通过基准站+流动站+数据链路+测试控制的协同架构，实现无人机定位精度、航迹偏差、飞行稳定性等核心指标的厘米级量化测试，支撑研发验证、适航认证与性能评估全流程。

一、系统核心定义与定位

RTK（Real-Time Kinematic，实时动态）是基于载波相位测量的GNSS差分定位技术，相比传统单点定位（米级误差），可实现水平1cm+1ppm、垂直2cm+1ppm的厘米级实时定位精度。无人机RTK飞行测试系统则是集成RTK定位、多源数据采集、环境模拟与数据分析的专业测试平台，用于验证无人机导航性能、飞控精度与环境适应性。

二、系统组成架构（五大核心单元）

1. 地面基准站

核心组件包括高精度GNSS接收机、抗多路径天线、数传电台/4G/5G模块以及电源。其核心功能是依托已知的精确坐标，持续采集卫星载波相位数据，计算并生成差分改正信息，再通过通信模块实时发送给机载流动站，为高精度定位提供基础改正数据。

2. 机载流动站

核心组件包含RTK模块、IMU惯性测量单元、GNSS天线和数据记录器。主要功能是同步接收卫星信号与地面基准站发送的差分数据，实时解算得出厘米级的无人机位置信息，同时采集无人机的姿态、速度等关键数据，通过数据记录器完成数据的存储，为后续分析提供原始数据支撑。

3. 数据通信链路

核心组件有无线电台（900MHz/2.4GHz频段）、4G/5G网络以及Wi-Fi。核心作用是实现低延迟（≤200ms）的数据传输，主要负责传递基准站的差分数据与无人机的飞行状态信息，保障整个测试系统的实时性，确保流动站能及时获取改正数据，实现实时高精度定位。

4. 测试控制与环境模拟单元

核心组件包括地面控制站（GCS）、风墙/风洞、三轴转台和电子围栏。核心功能涵盖三大方面：一是通过地面控制站完成测试任务规划、飞行过程实时监控；二是搭配风墙/风洞、三轴转台模拟不同环境条件（如风速、姿态变化），测试无人机的环境适应性；三是通过电子围栏实现飞行边界管控，保障测试安全。

5. 数据处理分析软件

核心组件包含实时监控模块、数据融合引擎、误差分析工具和报告生成器。核心功能是对采集到的多源数据（GNSS数据、IMU数据等）进行融合处理，计算航迹偏差等关键测试指标，开展误差分析，最终生成标准化的测试报告，为无人机性能评估提供数据支撑和结论参考。

三、核心技术原理

1. 差分定位基础原理

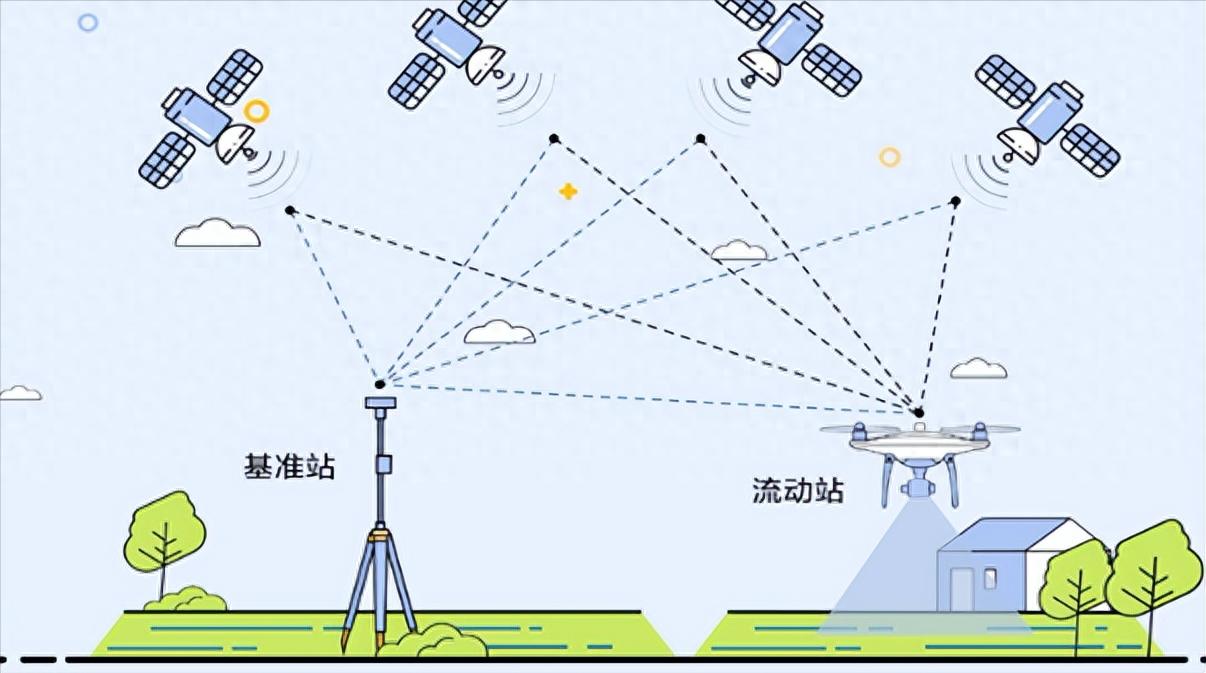

RTK本质是相对定位技术，核心逻辑是消除公共误差：地面基准站（已知精确坐标）与机载流动站（无人机）同时接收相同的卫星信号；基准站通过自身已知坐标，计算出卫星信号传输过程中产生的各类误差，包括电离层延迟、对流层延迟、卫星钟差、轨道误差等；随后基准站生成差分改正数据，并通过通信链路实时发送给流动站；流动站接收并应用这些改正数据，消除与基准站共有的系统误差，从而实现厘米级的高精度定位。

2. 载波相位测量与整周模糊度解算（厘米级精度的关键）

RTK区别于普通DGPS的核心在于利用载波相位而非伪距测量：卫星信号包含载波（L1/L2频段）和伪码（C/A码），其中载波波长更短（约19cm），测量精度远高于伪码；接收机可以精准测量不足一周的相位差（φ），但无法直接获取载波的整周数（N），这一未知的整周数就是整周模糊度；RTK的核心任务是在无人机动态飞行过程中，快速、可靠地固定整周模糊度，常用算法包括：LAMBDA算法（高效整数最小二乘搜索，适合静态/准静态场景）、FAR快速模糊度解算（将初始化时间缩短至10秒内，适配无人机动态应用）、卡尔曼滤波（融合IMU数据，预测动态误差，提高模糊度固定的可靠性）。

3. 多源数据融合增强（测试系统核心技术）

无人机RTK飞行测试系统通过GNSS+IMU+气压计多传感器融合，大幅提升测试精度与系统鲁棒性：IMU（惯性测量单元）可提供三轴陀螺仪、加速度计数据，姿态精度可达±0.1°，采样率为50-200Hz，能够有效弥补GNSS信号被遮挡时的定位盲区；卡尔曼滤波通过建立位置、速度、姿态的状态方程与观测方程，实时融合多源传感器数据，估计出最优的飞行状态，并预测动态误差；数据同步机制则通过高精度时钟（TCXO温补晶振，±0.1ppm），确保各传感器采集的数据在时间上同步，减少时间偏差带来的测试误差。

四、完整工作流程（从测试准备到结果输出）

1. 系统初始化与校准

将基准站架设在已知坐标的控制点上，完成坐标标定与卫星信号锁定，确保基准站能稳定采集卫星数据；机载流动站完成RTK模块与IMU的校准工作，建立与基准站之间的通信链路，保障数据传输通畅；测试控制软件配置相关参数，包括数据采样率、测试指标阈值、环境模拟条件等，生成具体的测试任务，为后续测试执行做好准备。

2. 实时测试执行

基准站持续接收卫星信号，实时计算并发送差分改正数据，数据中包含载波相位、伪距、钟差等关键信息；无人机端，流动站同步接收卫星信号与基准站的差分数据，实时解算得出厘米级的位置信息；IMU同步采集无人机的姿态、角速度、加速度数据，并与GNSS数据进行融合处理；数据记录器连续存储原始观测数据与解算结果，确保无数据丢失时长不低于30分钟；地面测试控制站实时监控无人机的航迹、姿态、速度、高度等参数，同步显示各类误差指标，及时掌握飞行测试状态。

3. 数据处理与分析

将测试过程中记录的原始数据导入数据处理分析软件，进行多源数据融合与误差解算；计算关键测试指标，包括悬停精度（RTK模式下水平≤±0.01m，垂直≤±0.01m）、航迹偏差（实际飞行轨迹与理论航线的偏差值）、响应延迟（指令响应时间≤200ms）等；最终生成标准化的测试报告，报告中包含数据图表、误差分析结果与无人机性能评估结论，为后续优化改进提供依据。

五、关键技术突破与应用场景

1. 核心技术优势

高精度定位：平面精度

2. 典型测试应用

导航性能测试：主要测试无人机的定位精度、航迹跟随精度、航向精度、定点悬停精度，验证导航系统的稳定性与准确性；飞控系统测试：重点测试飞控的控制响应延迟、姿态保持能力、电子围栏触发精度，评估飞控系统的控制性能；环境适应性测试：通过风洞/风墙模拟0-17m/s风速（0-7级），验证无人机的抗风稳定性，以及在不同环境条件下的飞行性能；安全性能测试：测试无人机的最大飞行半径、控制距离、应急返航精度、断点续航能力，保障无人机飞行安全。
