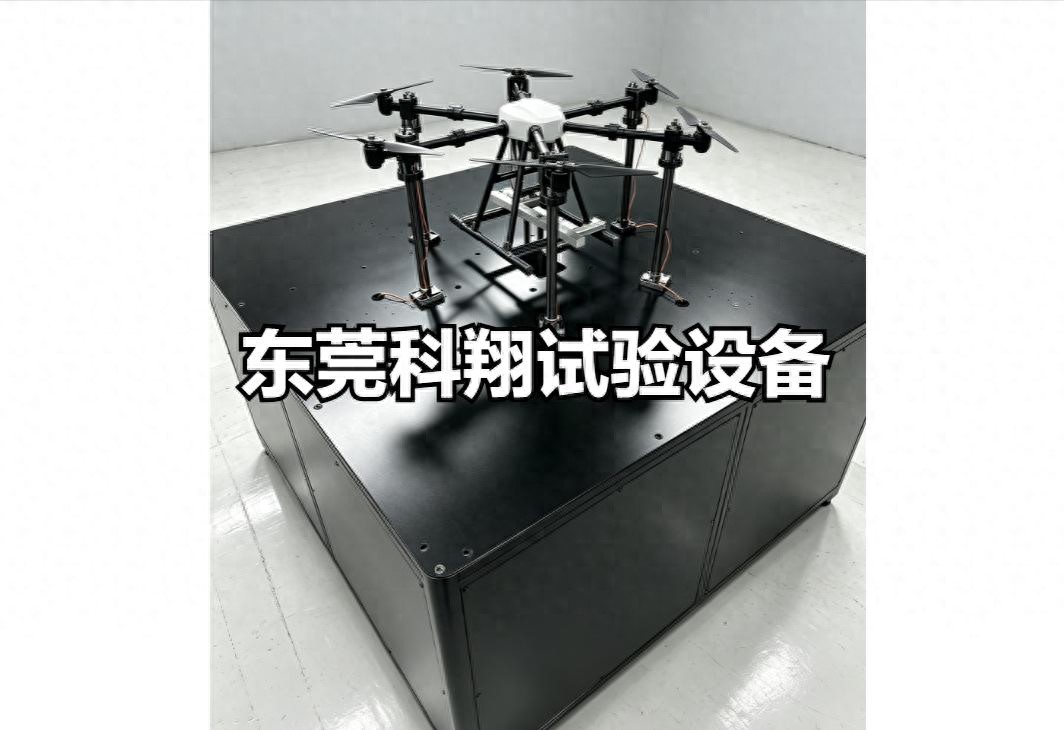

GB 42590-2023《民用无人驾驶航空器系统安全要求》｜5.4 结构强度试验装置

一、装置参数

适用：轴距≤1.2 m 多旋翼、复合翼、固定翼；

加载方式：伺服电动缸 / 液压伺服；

控制：触控，自动 / 手动 / 混合加载；

输出：可直接出具符合 GB42590-2023 的原始记录。

二、装置核心组成

1、支撑夹具系统

功能：模拟真实安装姿态，可多姿态调整；

形式：支撑式 / 悬吊式，多旋翼、复合翼、固定翼可换工装。

2、加载执行系统

胶布带 + 杠杆系统：适合拉向载荷（机身、机臂、起落架拉伸）；

拉压垫 + 杠杆 + 伺服作动筒硬连接：适合压向载荷（无法等效为拉力的工况）；

加载控制：分级加载，匀速逐级加到 1.33 倍 MTOW，保载≥3 s。

3、扣重补偿模块

结构自重扣重：扣除无人机本体、假件重量，修正理论载荷；

加载工装自重扣重：垂向加载点工装重量直接扣除，侧向 / 航向一般不扣。

4、采集测量系统

载荷传感器、位移传感器、应变片 / 应变采集仪；

采集量：载荷、位移、应变、破坏载荷、破坏位置、失效模式。

5、控制与软件

分级加载程序、保载计时、过载保护；

曲线输出：载荷–位移、载荷–应变曲线；

自动记录试验录像 + 原始数据。
