一、标准依据

• GB/T 4208-2017 / IEC 60529:2013《外壳防护等级（IP 代码）》第 14 章 IPX1–IPX4；
• 配套引用：GB 7000.1（灯具）、GB/T 2423.38、ISO 20653（道路车辆）。

二、IPX1–4 四档关键参数

IPX1 垂直滴水 / IPX2 倾斜 15° 滴水（滴水槽模块）

• 滴水面积：1000×1000 mm（标准型，可定制 600×600 或 1200×1000）；
• 滴水孔径：Φ0.4 mm，SUS304 针头；
• 孔距：20×20 mm 方阵排列；
• 降雨量：IPX1 为 1±0.5 mm/min，IPX2 为 3±0.5 mm/min，可在 1–5 mm/min 范围内调节；
• 样品顶部距滴水口距离：≤200 mm，采用电动升降自动定位，精度 ±2 mm；
• 转台：直径 Φ400–Φ600 mm，转速 1 r/min，可倾斜 15°（IPX2 自动换面，每次 2.5 分钟共 4 次）；
• 试验时长：IPX1 持续 10 分钟；IPX2 分 4 次，每次 2.5 分钟。

IPX3 摆管淋雨 / IPX4 摆管溅水（摆管模块）

• 摆管半径：常规提供 R200、R400、R600 三档，可加装 R800、R1000、R1200；
• 摆管内径：Φ15 mm，材质 SUS304/306 不锈钢；
• 喷水孔径：Φ0.4 mm；
• 孔距：50 mm；
• 单孔流量：0.07 L/min（IPX3/4 标准值；汽车 ISO 20653 取 0.1 L/min）；
• 总流量参考：R400 下 IPX3 约 1.1 L/min，IPX4 约 1.8 L/min；R600 下 IPX3 约 1.8 L/min，IPX4 约 2.6 L/min；
• 喷嘴夹角：IPX3 为 120°（±60°），IPX4 约为 350°；
• 摆速：IPX3 为 2×120° / 4 秒；IPX4 为 2×175° / 12 秒；均可自定义；
• 水压：80–140 kPa（IPX4K 约 400 kPa）。

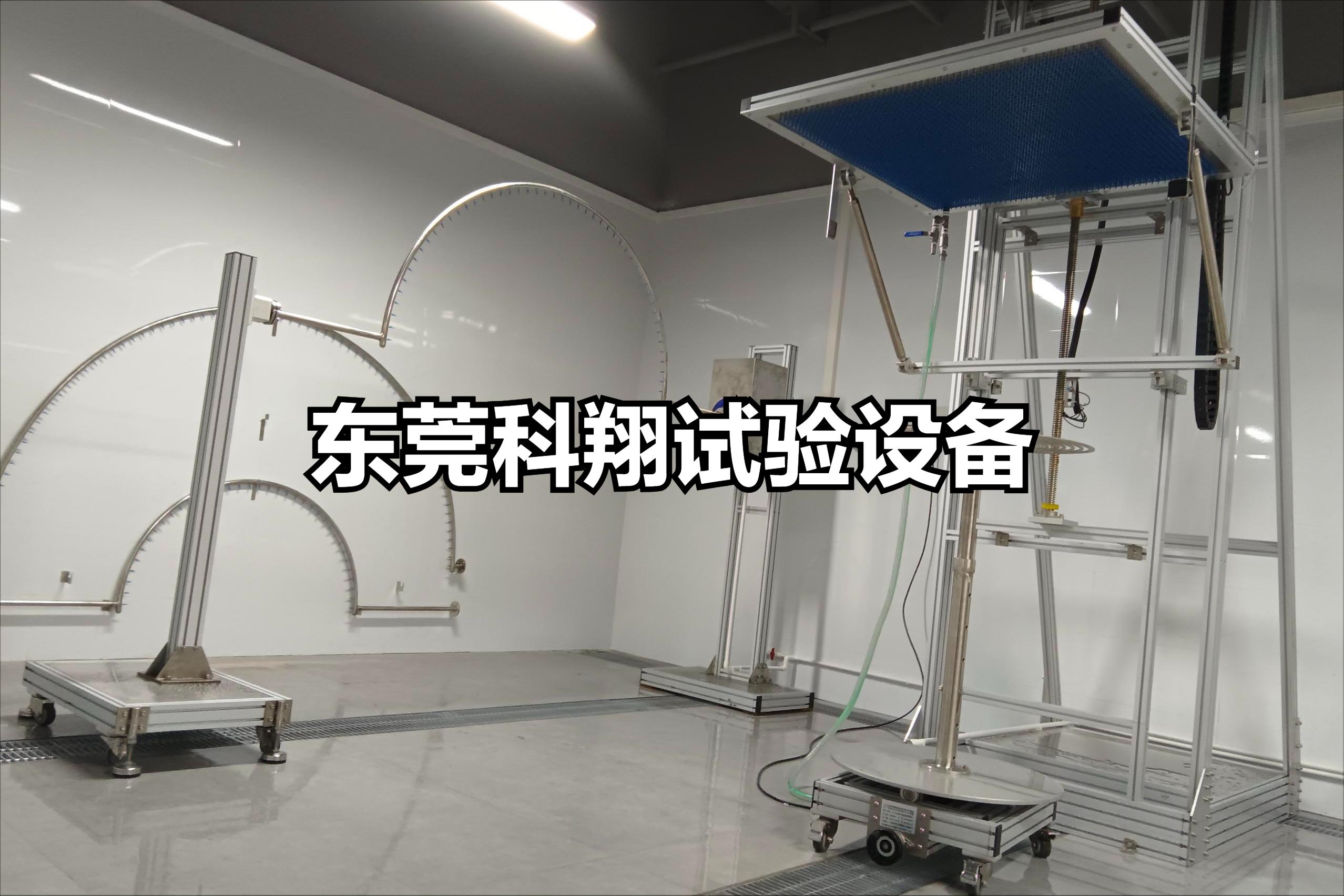

三、整机结构组成

1. 机械结构

• 滴水槽：SUS304 全封闭水箱，1000×1000×100 mm，丝杆+步进电机升降（200–2000 mm 可调），带防坠；
• 摆管：R400（可加配 R200），伺服电机驱动，角度 ±1° 精度；
• 转台：Φ400 mm，无级调速 1–5 r/min，可倾斜 15°，升降 450–750 mm，承重 50 kg，配防水插座供样品带电测试；
• 供水箱：200 L SUS304 内置，循环用水，浮球+溢水，带过滤器防针孔堵塞。

2. 供水与管路

• 增压泵 750 W（常州/威乐级）→ 二级过滤 → 流量计（带计量证）→ 压力表（带计量证）→ 电磁阀分区控制滴水/摆管；
• 试验后气吹排残水功能，防止滴水针和摆管孔堵塞。

3. 电控系统

• PLC：台安 / 三菱 / 台达
• 触摸屏：5.7–7" 彩屏，内置 IPX1–4 标准流程一键调用，也可自定义降雨量、摆角、摆速、时间；
• 驱动：摆管伺服（松下/三菱）+ 转台变频器 + 旋转编码器反馈；
• 转台支持正转 / 正反转交替 / 间歇三种模式，带电测试防绕线。

4. 安全保护

• 漏电 / 缺相 / 短路 / 缺水报警 / 限位保护 / 紧急停止。
