一、执行标准

国内：GB/T 4208-2017《外壳防护等级（IP 代码）》、IEC 60529

适配行业：电子电器、汽车零部件、灯具、安防、智能家居、新能源配件防水验证。

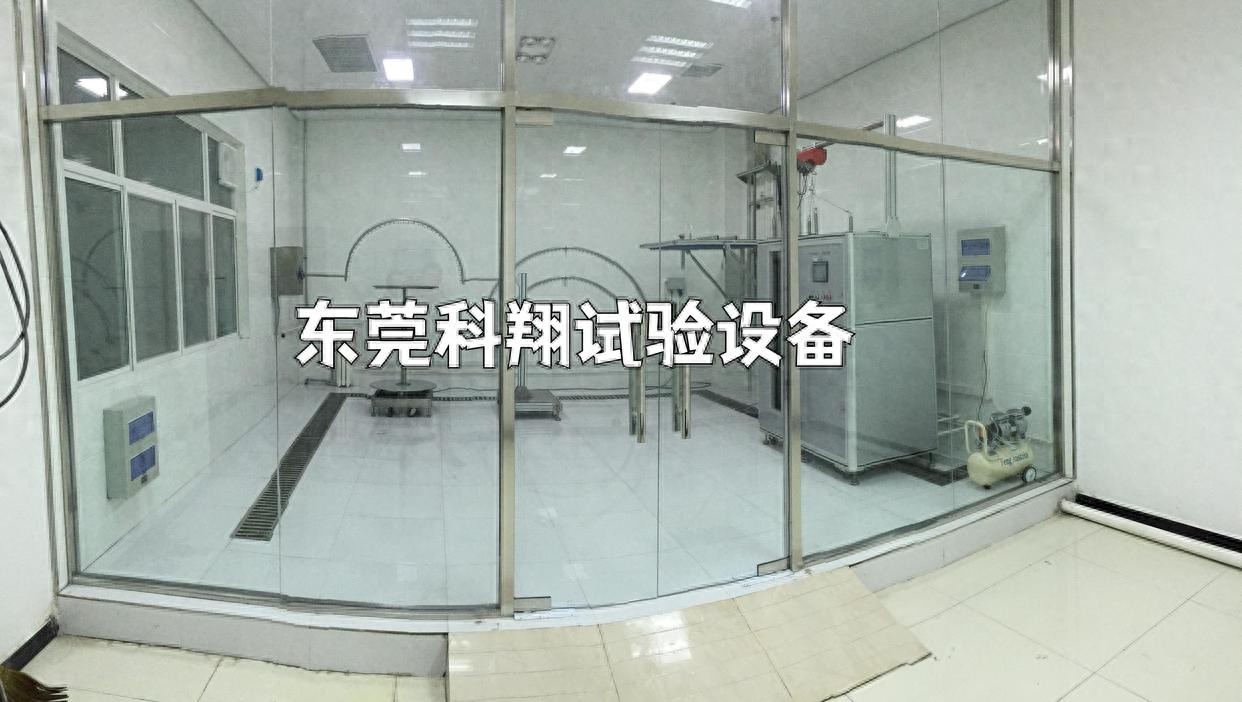

二、设备核心结构（一体化集成 IPX3/4/5/6/7）

整机分为三大功能模块，全部涉水件采用SUS304 不锈钢防锈：

1. IPX3/4 摆管淋雨模块（防淋、防溅）

• 伺服摆动摆管：垂直中线左右各摆动 60°（IPX3）、180° 全覆盖（IPX4）。
• 均匀密布喷嘴，流量稳定 10L/min，水压 80~100kPa。
• 配套 360° 旋转样品台，保证产品全表面受水。
• 测试时长：单等级 5~10min 自动计时。

2. IPX5/6 强冲水喷射模块（防低压 / 高压水柱冲击）

• 双规格可拆卸喷嘴：
• IPX5：Φ6.3mm 喷嘴，流量 12.5L/min，水压 30kPa，任意方向喷射≥3min。
• IPX6：Φ12.5mm 喷嘴，流量 100L/min，水压 100kPa，强水流冲刷≥3min。
• 喷射距离标准 2.5~3m，带定位支架，可手动调节喷射角度。

3. IPX7 浸水试验槽（短时深水浸泡）

• 独立升降浸泡水槽，水深标准 1m。
• 电动升降载物架，样品完全浸没，浸泡时长 0~999min 可调（标准 30min）。
• 带水位传感器、水循环过滤、恒温补水装置。

4. 整机配套系统

1. 水循环系统：不锈钢储水箱、多级过滤水泵、自动补水、溢流防溢。
2. PLC 触控控制系统：一键切换 IPX3~7 任意档位，自动计时、压力闭环调节、故障报警。
3. 安全防护：缺水保护、过载停机、漏电保护、防水密封舱门。
4. 材质：外箱烤漆钢板，内腔、转台、水槽全 304 不锈钢，长期涉水不生锈。

三、设备核心优势

1. 一体化集成：一台设备覆盖 IPX3 至 IPX7 全等级，无需分购多台试验机，节省实验室空间与采购成本。
2. 全自动程序：预设标准测试程序，选择等级后自动控制水压、摆动、计时、停机，减少人工操作误差。
3. 水循环复用：内置过滤系统，水资源循环利用，节水降本。
4. 精准可控：变频水泵稳定水压，伺服摆管摆动角度无偏差，测试数据可复现，满足第三方检测实验室认证要求。
5. 易维护：模块化可拆卸喷嘴、滤网，方便清理水垢与杂质。

GB/T4208-2017《外壳防护等级 (IP 代码)》标准起草单位，科翔试验设备多等级IP防水试验机客户案例有：赛宝计量中心、CVC威凯实验室、ITS天祥实验室、UL优力实验室、TUV南德实验室、SGS通标实验室、广东江苏浙江福建四川山东等省级质检院等检测机构。
