极端环境气候模拟试验室通过多系统集成控制，在密闭空间内精准复现地球最严酷的自然气候条件（如极寒、酷热、高湿、低氧、强风、暴雨、盐雾、沙尘、冻雨、高原低压等），用于评估材料、装备、产品或人员在极端条件下的适应性、可靠性与安全性。

一、核心模拟系统与技术原理

1. 温度控制系统：极寒到酷热的精准调控

温度控制系统通过不同技术方案，实现从极端低温到极端高温的精准调控，同时可完成温度冲击测试，具体分为以下3类：

1.1 极端低温模拟：采用复叠式制冷系统，核心技术为两级压缩与环保冷媒循环（如R23/R404A），蒸发温度可达-70℃，可实现-80℃~-40℃的低温环境，温度均匀性为±0.5℃，主要应用于极地、高寒地区设备测试。

1.2 极端高温模拟：采用电加热或PTC加热器，核心为镍铬合金电热丝或正温度系数热敏电阻，可实现快速升温，温度范围为+60℃~+180℃，升温速率可达10℃/min，主要应用于沙漠、热带环境模拟。

1.3 温度冲击模拟：采用双箱或三箱结构，核心是通过快速切换测试样品在高温箱与低温箱之间的位置，实现温差可达100℃以上的温度冲击，转换时间小于15秒，主要用于评估材料热膨胀系数不匹配问题。

该系统的工作机制为：通过温度传感器实时反馈数据，PLC控制系统精确调节加热/制冷功率，配合风扇强制循环空气，确保舱内温度均匀分布，避免出现温度分层现象。

2. 湿度控制系统：从干燥沙漠到热带雨林

湿度控制系统可实现不同湿度环境的精准模拟，涵盖高湿、低湿及湿热交变场景，具体分为以下3类：

2.1 高湿/饱和湿度模拟：采用蒸汽加湿或超声波雾化方式，核心设备为工业加湿机或超声波雾化器，工业加湿机可喷射蒸汽，超声波雾化器可产生微小水滴，可实现95%RH~100%RH的饱和湿度环境，还能模拟冷凝现象，控制精度为±2.0%RH。

2.2 低湿/干燥模拟：采用冷凝除湿或吸附式干燥方式，核心是通过制冷系统降低露点，或利用分子筛干燥剂吸附水分，可实现5%RH~20%RH的干燥环境，用于模拟沙漠干燥气候，控制精度为±2.0%RH。

2.3 湿热交变模拟：采用温湿度联动控制技术，通过可编程逻辑控制器(PLC)实现温湿度同步动态变化，温度范围为-40℃~80℃，湿度范围为10%~98%RH，可实现循环变化，主要用于评估产品耐湿热老化性能。

该系统的关键技术为：采用电容式湿度传感器实时监测舱内湿度，通过闭环控制系统精确调节加湿/除湿量，确保湿度稳定在设定值范围内。

3. 气压与低氧环境模拟：高原与高空复现

气压与低氧环境模拟的核心原理是：通过真空系统抽离舱内空气，降低舱内气压，同时通过氮气置换技术控制氧气浓度，从而复现高海拔低气压、低氧环境，具体细节如下：

3.1 核心设备：采用罗茨真空泵与机械真空泵组合，可实现10kPa~101kPa的气压调节，对应海拔0~10000米的高空、高原环境。

3.2 低氧控制：通过氮气置换技术降低舱内氧气浓度，浓度可从正常的21%降至5%的极端缺氧状态。

3.3 典型应用：主要用于航空航天设备测试、高原车辆发动机性能测试，以及人体高原适应性研究。

4. 风场模拟系统：从微风到飓风的精准再现

风场模拟系统通过大功率设备与精准控制，实现不同风速、流场的模拟，具体如下：

4.1 核心技术方案：采用大功率轴流风机、导风板与风速传感器组合，可模拟层流、湍流等不同流场特性。

4.2 关键参数：风速调节范围为0~150m/s（相当于17级超强台风），风速均匀性≤20%。

4.3 特殊功能：可与降雨、降雪系统联动，模拟“风雨交加”“风雪交加”等极端复合风场场景。

5. 降水与冰冻环境模拟：雨、雪、冻雨的人工制造

降水与冰冻环境模拟可分别实现暴雨、暴雪、冻雨三种极端场景的复现，具体分为以下3类：

5.1 暴雨/降雨模拟：采用高压喷淋系统，核心设备为可变孔径喷嘴（孔径0.5mm~5mm）与压力泵，可调节降雨量从0.5mm/h（小雨）到200mm/h（特大暴雨），喷嘴采用防堵塞设计，可灵活调节雨滴大小与分布。

5.2 暴雪/降雪模拟：采用冰晶发生器与低温环境配合，通过压缩机制冷与超声波雾化产生冰晶，在-5℃以下的环境中让冰晶自然飘落，可实现降雪量5mm/h~50mm/h，雪粒大小可精准控制，同时需配合低温系统防止冰晶融化。

5.3 冻雨/结冰模拟：采用低温与过冷水喷淋结合的方式，通过特制喷嘴产生过冷水滴，在0℃以下的环境中，让过冷水滴接触物体表面形成结冰，温度范围为-10℃~0℃，水滴直径为0.5mm~2mm，主要用于模拟输电线路覆冰、飞机结冰等场景。

6. 腐蚀性环境模拟：盐雾、沙尘与化学腐蚀

腐蚀性环境模拟主要针对盐雾和沙尘两种常见腐蚀性场景，核心是复现自然环境中的腐蚀作用，具体分为以下2类：

6.1 盐雾腐蚀模拟：核心技术原理是通过气动喷嘴将5%NaCl溶液雾化，形成腐蚀性盐雾环境，遵循ASTM B117、GB/T 2423.17等标准，控制温度为35℃，盐雾沉降量为1~2ml/(80cm²·h)，主要用于评估金属及涂层的耐腐蚀性。

6.2 沙尘环境模拟：核心方法是通过气流携带特定粒径的粉尘（如SiO₂，粒径20μm~200μm），通过喷嘴均匀喷射到舱内，可控制沙尘浓度为0.1g/m³~100g/m³，风速为0~20m/s，主要用于汽车零部件、电子设备的防尘性能测试。

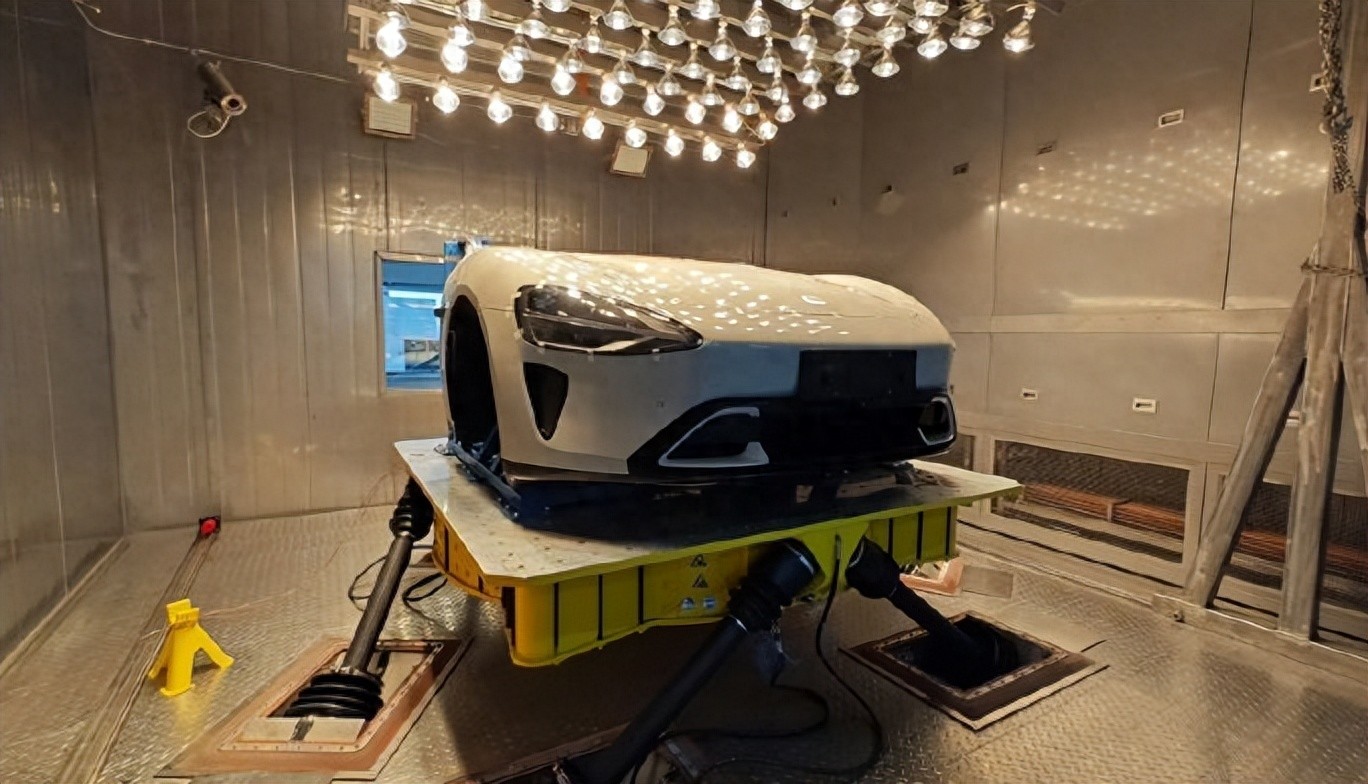

7. 光照与辐射模拟：太阳辐射的全光谱复现

光照与辐射模拟的核心是复现太阳光的全光谱，用于评估材料耐光老化等性能，具体细节如下：

7.1 核心设备：采用氙灯或LED灯组，可模拟太阳光全光谱（波长280nm~2500nm）。

7.2 关键参数：光照强度可调节为200W/m²~1200W/m²（相当于1~6个太阳强度），光谱匹配度>90%。

7.3 特殊功能：可模拟紫外辐射（用于加速材料老化）、昼夜交替，以及不同纬度的光照条件。

7.4 典型应用：主要用于材料耐光老化测试、汽车内饰褪色测试、光伏组件性能评估。

二、复合环境模拟：真实世界的复杂挑战

极端环境气候模拟试验室的核心优势在于多参数协同控制，可同时模拟多种极端环境叠加效应，还原真实世界的复杂环境挑战，具体主要有以下3类复合场景：

1. 温湿压复合：将温度（-40℃~80℃）、湿度（10%~98%RH）与气压（10kPa~101kPa）协同控制，模拟高原湿热、高原干冷等复杂环境。

2. 风雨冻复合：将风速（0~15m/s）、降雨（0.5~200mm/h）与温度（-10℃~0℃）联动，模拟冻雨灾害等极端天气。

3. 盐雾湿热辐射复合：将盐雾、温度、湿度与太阳辐射结合，模拟海洋大气腐蚀等复杂腐蚀性环境。

该系统的控制逻辑为：采用分布式控制系统(DCS)或PLC+上位机架构，实现多参数实时监测与精准调节，响应时间
