集装箱储能柜的淋雨试验设备，核心不是“买个淋雨箱”，而是按柜体尺寸、目标IP等级、量产节拍三条线定结构形式。下面按选型逻辑给一套可直接用于招采的技术指南。

一、标准与防护等级

1.GB/T 4208‑2017《外壳防护等级（IP代码）》，等同 IEC 60529；

2.GB/T 44026‑2024《预制舱式锂离子电池储能系统技术规范》。

行业常规目标等级：

• 普通户外/少雨：IP54（基础）；
• 多雨地区：IP55；
• 沿海/台风/强对流：IP65，必要时对门缝、电缆口做 IPX6 强化。

二、按柜体尺寸选型

1、小型户外柜 / 配电柜（≤1.5m）

首选：箱式淋雨箱、开放式摆管式（IPX3–IPX4）或喷枪式（IPX5–IPX6）；

摆管半径按样品对角选，IPX5/6 用柱状喷嘴更合适。

优点：占地小、参数标准、计量方便；缺点：装不了大柜。

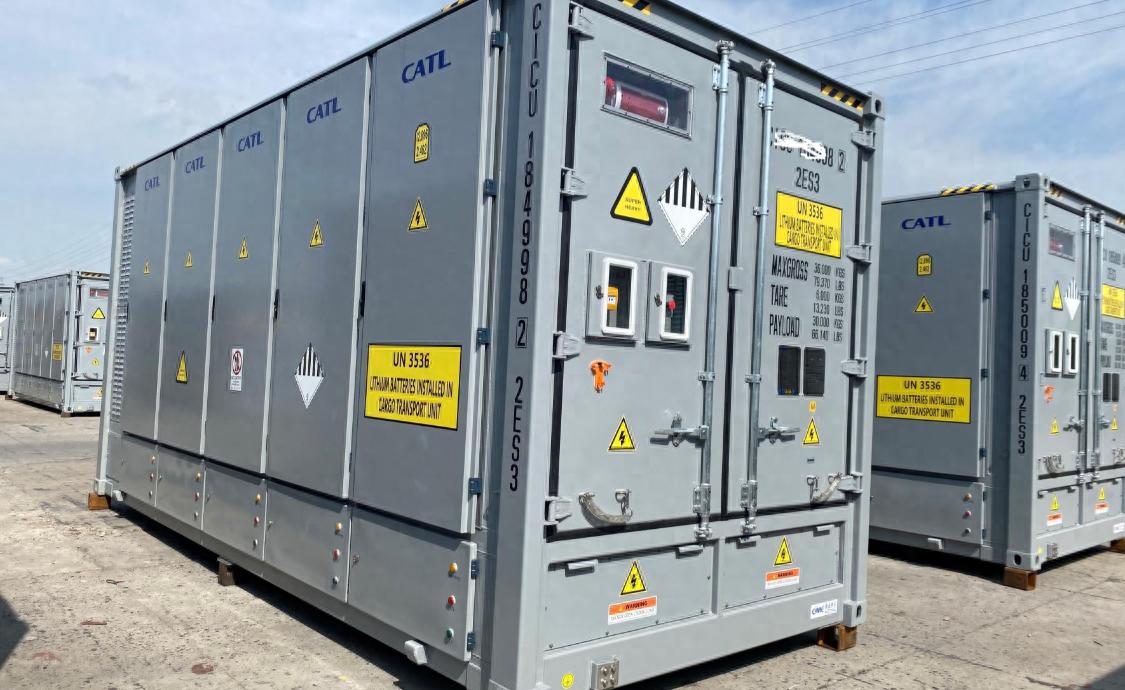

2、 20尺 / 40尺储能集装箱（主流）

①龙门移动式喷淋：钢结构龙门架跨在地面轨道上，横梁布顶喷、立柱布侧喷，X/Y 方向移动扫过整柜。适配 20/40 尺、可换 IPX5/IPX6 喷嘴，是量产厂最常用方案。

结构：地面预埋轨道，龙门框架搭载多组喷嘴阵列（顶面 + 左右立柱喷嘴），龙门沿长度方向匀速移动，一次性扫过顶面 + 2个侧面，无喷淋死角；PLC 控制移动速度、喷嘴角度、流量、水压、计时，数据可存储导出。

优点：一套设备同时支持 IPX4/IPX5/IPX6；可复现、可出 CNAS 认可报告；可定点强化喷淋；方便吊装集装箱进出。

②封闭淋雨房：固定顶喷+四侧喷阵列，柜体进房定位不动。适合节拍高、要减少移动机构故障的场合，但土建投入大，造价高。

三、核心硬件选型

1、主体材质

不锈钢材质，防止长期水腐蚀、铁锈污染喷嘴。

2、喷淋系统

• 喷嘴组：IPX5 标准 φ6.3mm 喷嘴阵列；如需 IPX6 则预留 φ12.5mm 喷嘴安装位，可快速切换；
• 水泵：变频离心泵，恒流量闭环控制（GB 标准看流量，不是单纯稳压）；流量冗余预留 20% 以上；
• 传感：电磁流量计（精度 ±2%）、压力变送器；每一路喷淋独立流量监测。

3、运动系统

• 轨道：重型钢轨；驱动变频电机，移动速度 5～10mm/s 可调；位置编码器，保证每个面喷淋时长达标；
• 喷嘴角度伺服可调：0～90° 俯仰，侧面喷嘴斜向打门框接缝。

4、控制与数据

• PLC + 触摸屏；预设 IPX4/IPX5/IPX6 标准程序；
• 自动记录压力、流量、时间、移动轨迹，支持 USB 导出报告。

四、20尺 / 40尺储能集装箱淋雨试验设备型号选型

KXT1365型储能集装箱淋雨试验设备（科翔试验设备），其案例有：亿纬锂电、海辰储能、赣锋锂能、海博思创、一舟储能、海希新能源、卧龙储能、瑞浦兰钧、鹏辉能源、天合储能、楚能新能源、派能能源、恒运储能等。
