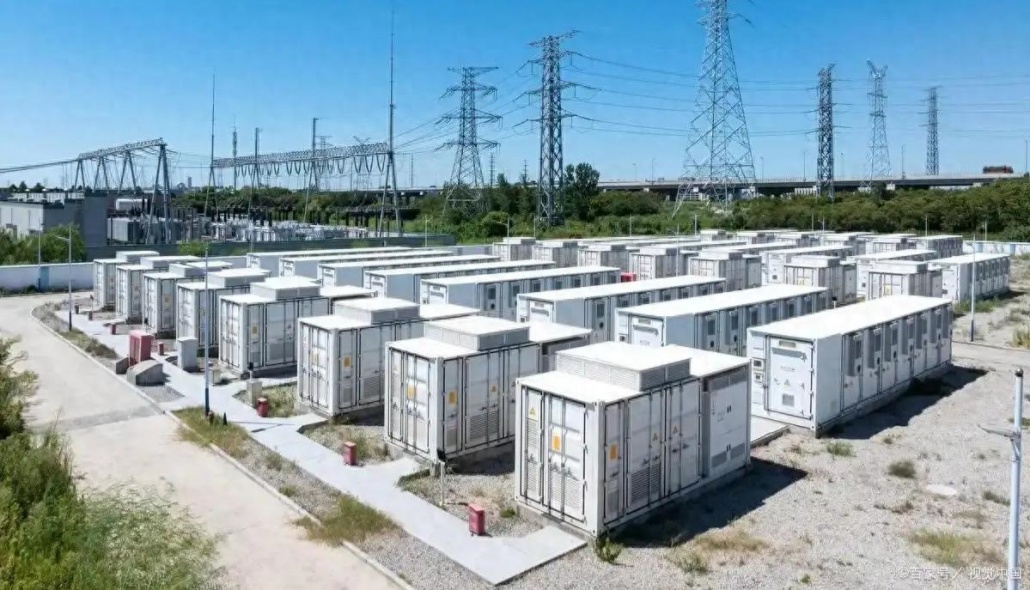

用于储能预制舱、20 尺 / 40 尺储能集装箱、户外储能柜外壳 IP 防水试验，验证舱门密封、焊缝、线缆接头、百叶窗防水性能，属于非标大型环境试验设备，行业主流测 IPX5/IPX6，对应 IP55/IP65。

一、执行标准

GB/T 4208-2017（等同 IEC60529）外壳防护等级 IP 代码、GB/T 44026-2024 预制舱式锂离子电池储能系统技术规范

二、设备结构（龙门移动式为主，还有封闭舱体淋雨房）

1、龙门行走机构：轨道 + 变频驱动，X/Y 轴移动，可覆盖 20ft/40ft 集装箱；移动速度 0.5～2 m/min，定位精度 ±5mm；龙门电气部件 IP65 防护；

2、喷淋管路与喷嘴阵列（SUS304/316L） IPX5 喷嘴：Φ6.3mm，单喷嘴流量 12.5 L/min，；喷淋距离 2.5～3m IPX6 喷嘴：Φ12.5mm，单喷嘴流量 100 L/min；喷嘴角度 0～60° 可调，覆盖顶面 + 4 个侧面，重点喷淋门封、焊缝、进出线口；

3、供水系统：储水箱、高压离心泵、过滤器、调压阀、流量计，带缺水报警、水质过滤防喷嘴堵塞；

4、电控系统：PLC+HMI 触摸屏；可预设测试程序、自动记录水压 / 流量 / 时长，支持手动 / 自动双模式；数据可导出用于检测报告；水压闭环控制，精度 ±1~2%。

三、核心测试参数

IPX5（IP55，行业最常用）

喷嘴规格：Φ6.3mm；单喷嘴流量：12.5±0.625L/min；喷淋距离：2.5~3m。

喷淋面：顶面 + 前后左右 4 侧面全覆盖；喷淋时长：按箱体面积≥1 min/㎡，每面≥3min。

IPX6（IP65，强暴雨沿海）

喷嘴规格：Φ12.5mm；单喷嘴流量：100±5 L/min；喷淋距离：2.5~3m。

喷淋面：顶面 + 前后左右 4 侧面全覆盖；喷淋时长：按箱体面积≥1 min/㎡。

四、测试流程

1、将储能集装箱吊放至测试工位，固定；检查舱门、盖板、线缆口全部按出厂状态关闭；

2、在触摸屏选择 IP 等级程序，系统自动校准水压流量；

3、龙门架自动行走，5 个面依次喷淋，全程记录参数；

4、喷淋完成，静置排水；开箱目视检查，必要时上电检查内部电气；

5、自动生成试验报告，保存数据。

五、代表性案例

KXT1365型储能集装箱喷淋测试设备（科翔试验设备），其案例有：亿纬锂电、海辰储能、赣锋锂能、海博思创、一舟储能、海希新能源、卧龙储能、瑞浦兰钧、鹏辉能源、天合储能、楚能新能源、派能能源、恒运储能等。
