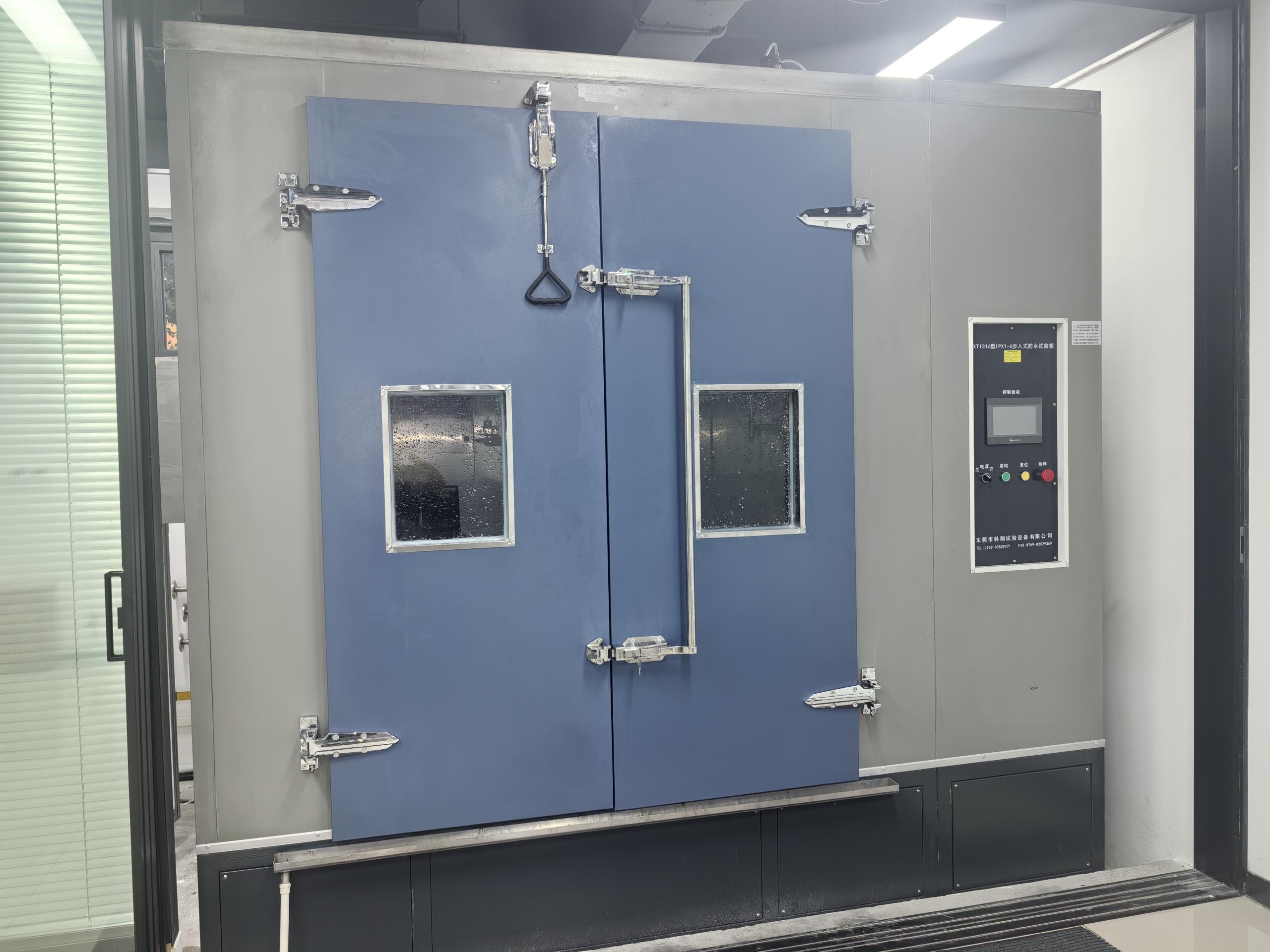

本设备为一体式箱式IPX1-6全等级淋雨试验设备，采用整体箱体集成式结构，将IPX1/2垂直滴水、IPX3/4摆管淋雨、IPX5/6高压喷水全套试验功能于一体整合，无需专门装修场地。设备严格遵照GB/T 4208-2017《外壳防护等级 (IP 代码)》设计制造，全面符合GB/T 38058-2019《民用多旋翼无人机系统试验方法》、GB/T 38924.9-2020《民用轻小型无人机系统环境试验方法 第9部分：防水性试验》国家标准规范，用于民用中小型无人机防水可靠性试验定制开发。

技术参数

IPX1/2 垂直滴水试验系统

集成于箱体顶部，用于完成IPX1垂直自由滴水、IPX2试样倾斜15°滴水试验，模拟日常凝露、细雨滴落等轻微防水工况，适配无人机静态防护性能检测。

• 有效淋雨覆盖面积：1500mm×1500mm，可全覆盖各类中小型、中大型无人机整机试样；

• 滴水板配置：滴水孔径0.4mm，孔距均匀20mm排布，出水均匀稳定，无断流、无集中水柱；

• 试验雨量档位：标配1mm/min、3mm/min两档标准雨量，精准匹配IPX1、IPX2国标试验要求；

• 滴水高度：标准试验高度200mm，支持设备全自动程序控制、人工手动微调两种模式。

IPX3/4 摆管淋雨试验系统

箱体内置可更换标准摆管组件，用于开展IPX3防淋水、IPX4防溅水试验，模拟多角度雨淋、侧向溅水等户外常规淋雨场景，考核无人机全方位防水防护性能。

• 摆管规格：配套R400、R600、R800三种标准摆管，可根据无人机试样尺寸快速拆装切换；

• 标准试验角度：IPX3喷嘴覆盖夹角120°、摆管摆动夹角120°；IPX4喷嘴覆盖夹角180°、摆管摆动夹角350°，无死角覆盖试样淋雨区域；

• 雨量调节范围：0.6L/min～7L/min连续可调，可精准设定各类标准试验雨量；

• 供水压力参数：0～100KN/m²稳压可调，试验过程压力恒定、无波动偏差；

• 专用淋水喷头：喷头球面直径SΦ75.5mm，单孔孔径Φ0.5mm，总孔数121个；中心设1个主孔，内两圈24个孔、夹角30°，外四圈96个孔、夹角15°，布孔均匀，完全符合国标出水均匀性要求。

IPX5/6 高压喷水试验系统

箱体配置电动摆动高压喷水机构，用于完成IPX5防喷水、IPX6防强烈喷水高等级防水试验，模拟强暴雨冲刷、高压水枪冲洗等严苛户外工况，验证无人机极限防水防护可靠性。

• IPX5标准配置：喷嘴孔径6.3mm，额定试验流量12.5±0.626L/min，出水压力稳定可控；

• IPX6标准配置：喷嘴孔径12.5mm，额定试验流量100±5L/min，满足高强度持续喷水试验要求；

• 试验可调距离：喷嘴与被测无人机试样间距可在2.5m～3m范围内精准调节，适配不同规格试样标准化试验作业。

智能水循环供水系统

为箱体内部全等级淋雨试验提供稳定、洁净、恒压供水，配套水循环过滤装置，实现水资源循环利用，节能环保、运维便捷。

• 水箱容积：1500L大容量一体式储水箱，储水量充足，支持长时间连续不间断试验；

• 系统功能：具备自动稳压供水、实时水量监测、缺水自动保护、水质多级过滤功能，可有效杜绝喷头堵塞，保障历次试验数据一致性与稳定性。

箱体内置旋转倾斜载物台

设备腔体专用承载工装，用于固定各类无人机试样，通过旋转、角度倾斜调节，实现试样全方位无死角淋雨检测，完全匹配国标试验姿态要求。

• 工作台面直径：Φ1000mm，承载面积充足，适配多型号无人机整机放置测试；

• 旋转参数：转速1～5rpm可调，运行平稳、无抖动、无偏移；

• 倾斜参数：最大可倾斜15°，精准满足IPX2试样倾斜试验的标准工况要求；

• 整体性能：承载稳定、定位精准、调节便捷，可适配IPX1-6全等级试验姿态切换需求。

GB/T4208-2017《外壳防护等级 (IP 代码)》标准起草单位，科翔试验设备IP等级综合防水试验机客户案例有：赛宝计量中心、CVC威凯实验室、ITS天祥实验室、UL优力实验室、TUV南德实验室、SGS通标实验室、广东江苏浙江福建四川山东等省级质检院。
