一、测试项目

GB 42590-2023《民用无人驾驶航空器系统安全要求》 5.4 结构强度强制条款。

二、国标标准（GB 42590-2023 核心要求）

限制载荷（1.33 倍最大起飞重量 MTOW）

匀速加载至 1.33×MTOW，保持载荷 30min；

判定：无裂纹、无断裂、连接件无开裂滑脱，无明显损伤。

极限载荷（1.5 倍最大起飞重量 MTOW）

加载至 1.5×MTOW，短时持载后缓慢卸载；

判定：卸载后测量残余变形，整体残余变形≤0.2%，无永久塑性变形、无结构开裂。

三、技术参数

静态拉压载荷：0–50kN（重载定制 100–200kN）；

扭转扭矩：0–500N・m，360° 可调；

控制模式：匀速加载、定点保载、分段阶梯加载；

位移分辨率：0.01mm，精度 ±0.01mm；

同步通道：4/6/8 通道独立伺服同步加载；

适配机型：微型 1kg / 轻型 5kg / 小型 20kg / 中型 50kg。

四、测试操作流程

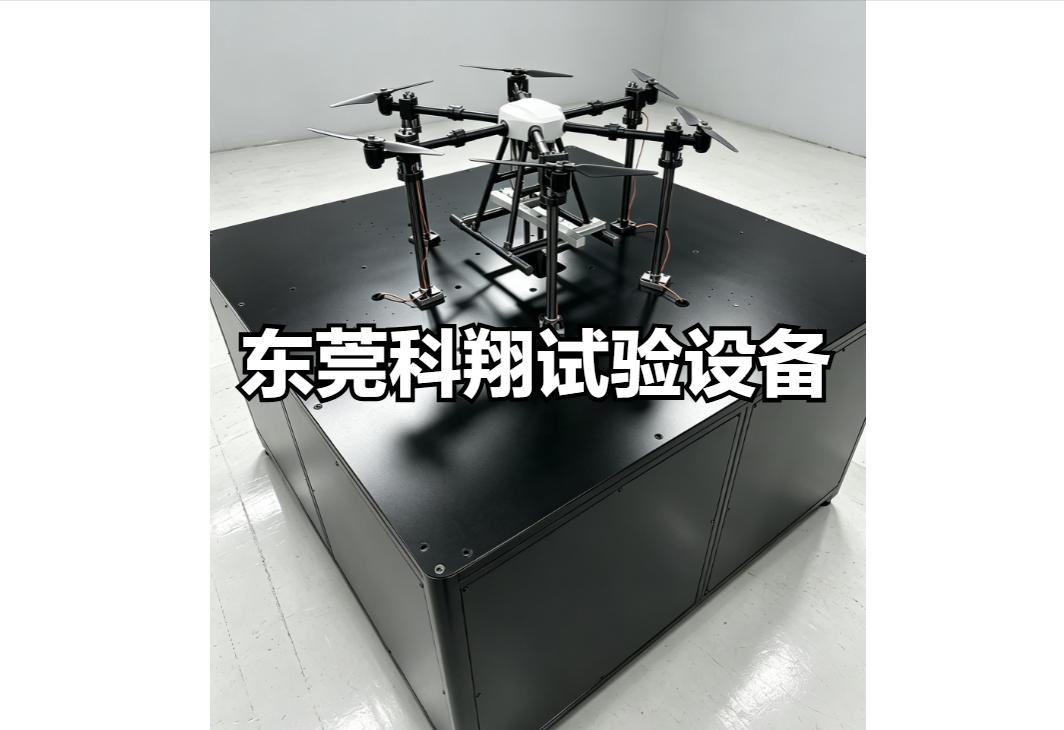

1、工装固定无人机 / 零部件，安装力传感器、位移计；

2、设置加载方案：匀速加载速度 5–10N/s；

3、第一步：加载至 1.33MTOW，保载 30 分钟，全程记录形变；

4、第二步：继续加载至 1.5MTOW，保载 5–10min；

5、缓慢匀速卸载至 0N；

6、测量卸载后残余变形，目视检查结构有无裂纹、松动；

7、系统自动导出载荷变形数据与试验报告。

科翔试验设备无人机试验设备客户有：大疆、中汽研、福建电科院、广东质检院、江苏质检院等。
