ip防水试验的标准要求、测试流程及检测设备

一、ip防水标准要求

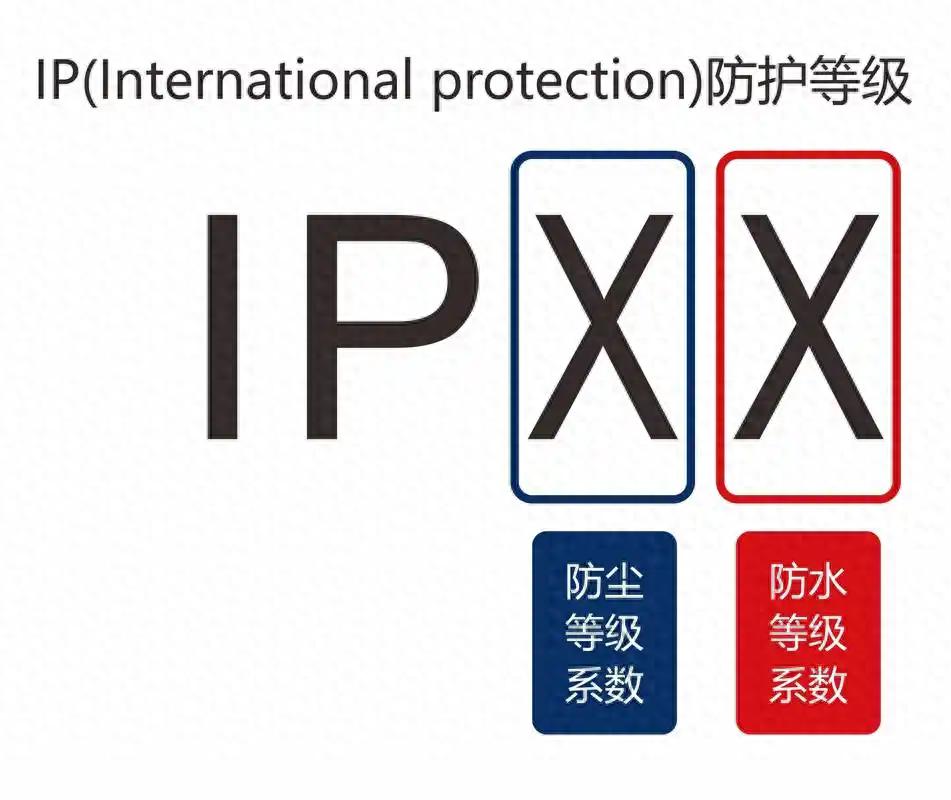

IP 防水等级按真实使用场景分级，0-8 级覆盖常规防水，IPX9K 为高压高温冲洗专项补充，各等级要求明确：

1. IPX1（防垂直滴雨）

试验目的：模拟室内冷凝水、小雨等垂直滴水环境。

核心参数：孔径 0.4mm 滴水盘，流量 2.5±0.5mm/min，持续 30 分钟，样品水平放置。

判定标准：内部无可见水滴、无影响功能的潮湿。

适用场景：壁挂空调内机、普通插座等室内固定设备。

2. IPX2（防 15° 倾斜滴雨）

试验目的：模拟设备倾斜时的滴水侵袭。

核心参数：同 IPX1 滴水装置，样品四向各倾斜 15°，每向测试 30 分钟（总 120 分钟）。

判定标准：各方向测试后内部无有害水侵入。

适用场景：桌面台灯、小型投影仪等可轻微倾斜设备。

3. IPX3（防淋水）

试验目的：模拟 60° 以内的中等强度淋水（如降雨、洒水）。

核心参数：弧形摆管（半径 1-2m），孔径 0.8mm 喷嘴，摆角 60°，流量 10±0.5L/min，持续 30 分钟。

判定标准：内部无进水，设备功能正常。

适用场景：庭院灯、户外插座等户外轻度防护设备。

4. IPX4（防溅水）

试验目的：模拟任意方向的暴雨、泼水冲击。

核心参数：弧形摆管或手持喷头，摆角 180°，流量 10±0.5L/min，持续 30 分钟，全方向覆盖。

判定标准：任意方向溅水后无内部进水。

适用场景：对讲机、户外音箱等户外便携式设备。

5. IPX5（防喷射水）

试验目的：模拟高压水枪短时间冲洗、暴雨强冲击。

核心参数：6.3mm 不锈钢喷嘴，压力 2.5-3.0bar，流量 12.5L/min，喷嘴距样品 2.5-3m，全向喷射≥3 分钟。

判定标准：喷射后内部无进水，功能不受影响。

适用场景：路灯、储能集装箱侧面等户外固定设备。

6. IPX6（防强喷射水）

试验目的：模拟高压水枪长时间冲洗、大暴雨强冲击。

核心参数：12.5mm 喷嘴，压力 10-15bar，流量 100L/min，喷嘴距样品 2.5-3m，全向喷射≥3 分钟，重点冲击接缝、接口。

判定标准：强喷射后内部无进水，结构无损坏。

适用场景：储能集装箱、户外充电桩等高强度防水需求设备。

7. IPX7（防短时浸水）

试验目的：模拟暴雨积水、意外落水等短时浸水场景。

核心参数：常压水箱，样品顶部距水面≥1m，水温 15-35℃，持续 30 分钟，样品静止浸入。

判定标准：取出后内部无进水，功能正常。

适用场景：潜水手表、水下传感器等短时浸水设备。

8. IPX8（防持续浸水）

试验目的：模拟长期浸水或深水环境（如水下作业）。

核心参数：高压密封罐，深度、时长按需定制（≥1m/30min），压力精度 ±0.1bar，可支持设备工作状态测试。

判定标准：持续浸水后内部无进水，性能达标。

适用场景：水下机器人、深海传感器等水下专用设备。

9. IPX9K（高压高温冲洗专项）

试验目的：模拟高压高温水流冲洗（如汽车发动机舱、工业设备清洗）。

核心参数：耐温喷嘴，水温 80℃±5℃，压力 80-100bar，喷嘴距样品 10-15cm，0°/30°/60°/90° 四向各喷射 30 秒。

判定标准：冲洗后内部无进水，密封结构无损坏。

适用场景：汽车发动机舱、工业清洗设备等特殊防护需求设备。

二、ip防水测试流程

1. 试验前准备

明确试验要求：确认目标等级、适用标准，确定样品是否需通电测试。

样品处理：检查外观无破损、密封件完好，电气设备预通电 30 分钟校验功能，保留透气孔，易进水部位贴标记。

设备与环境：检查设备喷嘴、传感器正常，使用清洁淡水（TDS≤100mg/L），实验室温湿度 15-35℃/≤85%。

记录信息：登记样品型号、编号、批次、测试日期、操作员等基础信息。

2. 设备调试与样品定位

参数设定：通过 PLC 触摸屏输入目标等级参数（压力、流量、时长等），空载运行校准（偏差超 5% 需调整）。

样品固定：小型样品用旋转架（5-10r/min），大型设备（如储能集装箱）用龙门架定位，确保喷淋 / 浸水无死角，标记各面方向。

预运行校验：喷淋类试喷 10 秒检查覆盖均匀性，浸水类用模拟件确认深度达标、无水箱漏水。

3. 正式试验运行

启动试验：喷淋类按设定程序自动运行，浸水类缓慢放入样品避免溅水，PLC 精准计时（精度 ±0.1s）。

过程监测：每 5 分钟记录压力、流量、水温 / 深度，观察样品状态（喷淋看接缝水流、浸水看气泡），通电样品实时监测运行数据。

时长控制：严格遵守标准时长，不得擅自缩短或延长。

4. 试验后结果判定

样品处理：喷淋类擦干表面后静置 20 分钟，浸水类倒置 10 分钟排水后擦干。

内部检查：拆解样品查看电路板、电池仓等关键区域，电气设备通电运行 1 小时复测功能。

结果判定：合格（无内部进水、功能正常）；不合格（记录渗水部位、故障情况，附照片佐证）。

5. 试验收尾

设备清洁：冲洗喷嘴、管道，排空水箱，擦干设备后断电存放，浸水设备定期消毒。

数据整理：汇总参数记录、样品照片、判定结果，形成试验报告（含样品信息、过程数据、结论）。

归档：合格样品贴标存档 3 个月，不合格样品反馈改进，报告签字后电子 + 纸质归档（保存≥3 年）。

三、ip防水测试设备

1. IPX1-IPX2：滴水试验装置

核心组成：不锈钢滴水盘（孔径 0.4mm）、电动倾斜架（0-15°，精度 ±1°）、PLC 控制系统（流量 / 时间可调）。

关键参数：滴水均匀度误差≤5%，承重≤50kg。

2. IPX3-IPX4：摆管淋水试验装置

核心组成：弧形不锈钢喷管（半径 1.5-2m）、伺服电机驱动摆角、变频水泵（流量 10±0.5L/min）、电动旋转样品架。

关键参数：摆角 0-180° 可调，摆速 10-30°/s，样品架承重≤50kg。

3. IPX5-IPX6：喷射试验设备

核心组成：6.3/12.5mm 喷嘴（不锈钢 ）、高压变频水泵（0-20bar）、PLC 触摸屏。

关键参数：流量 12.5-100L/min 可调。

4. IPX7-IPX8：浸水试验装置

IPX7：常压不锈钢水箱、电动升降平台（承重≤50kg）、深度标尺（精度 ±1cm）。

IPX8：高压密封罐（壁厚≥10mm）、压力控制系统（0-10bar）、超压泄压阀。

5. IPX9K：高压高温喷射设备

核心组成：耐温喷嘴、高压泵（80-100bar）、水温控制系统（80℃±5℃）、角度调节支架、安全防护罩。

关键参数：喷嘴距样品 10-15cm，四向角度精准定位。

6、设备案例

科翔试验设备的多等级IP防水试验机案例有：赛宝计量中心、CVC 威凯实验室、ITS 天祥实验室、UL 优力实验室、TUV 南德实验室、SGS 通标实验室、广东江苏浙江福建四川山东等省级质检院等国内外知名检测机构。
