集装箱储能系统淋雨试验标准、防水测试流程及试验设备

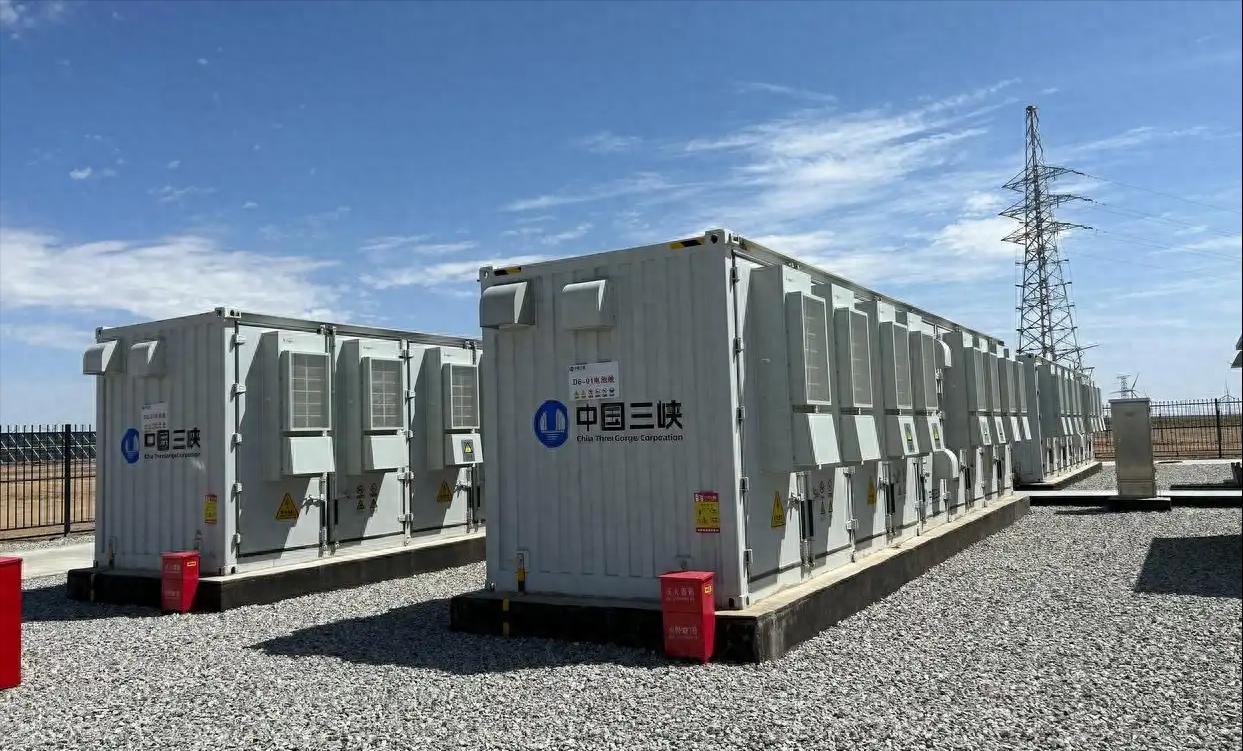

一、集装箱储能系统淋雨试验标准体系

基础标准

GB/T 4208-2017《外壳防护等级 (IP 代码)》（等同 IEC 60529:2013）：定义 IP 防护等级，包含防水等级 IPX1~IPX9K 测试方法。

GB/T 5338.1-2023《储能集装箱 第 1 部分：通用技术条件》：规定储能集装箱的环境适应性与防水要求。

GB/T 44026-2024《预制舱式锂离子电池储能系统技术规范》：要求电池舱防护等级不低于 IP54。

防护等级选择指南

一般户外环境：推荐IP54（防灰尘 + 各方向溅水）

多雨地区：推荐IP55（防灰尘 + 各方向喷水）

沿海 / 高湿环境：推荐IP65（完全防尘 + 强烈喷水）

极端天气地区：推荐IP66/（防强降雨）

注：行业通行标准为IP55 及以上。

核心参数

IPX4（防溅水）：采用球面喷头（含 121 个 0.5mm 小孔），水流量 10±0.5L/min，水压 20-50kPa。喷嘴与样品距离 2.5-3m，通过分散水流实现 360° 全方位溅水，试验时间≥3 分钟，模拟日常飞溅雨水场景。

IPX5（防喷水）：喷嘴内径 6.3mm（304 不锈钢材质），水流量 12.5±0.625L/min，水压 30-150kPa（常用 80-100kPa）。喷嘴距离样品 2.5-3m，喷射角度 360° 且喷嘴倾角 15°-20°，试验时间按表面积 1min/㎡计算，总时长不低于 3 分钟。

IPX6（防强喷水）：喷嘴内径 12.5mm（304 或 316 不锈钢材质），水流量 100±5L/min，水压 1000-1500kPa（约为 IPX5 的 10 倍）。喷嘴距离同样为 2.5-3m，喷射角度覆盖全方位，重点冲击接缝和接口部位，试验时间与 IPX5 一致，总时长不低于 3 分钟。

二、集装箱储能系统防水测试流程

1. 测试前准备

样品准备：清洁集装箱外壳，拆除非必要附件，检查焊缝、密封胶条完好性。内部电气系统断电隔离。

设备校准：校准流量（误差≤5%）、水压（偏差≤5%），检查喷嘴孔径与通畅性，确保符合规格要求。

安装固定：

集装箱固定于龙门架轨道范围内的地面，用限位块 + 膨胀螺栓固定，防止喷淋时移位。

调整龙门架轨道平行度（偏差≤2mm/m），确保移动顺畅；校准喷嘴高度与水平距离，满足 2.5-3m 要求。

2. 测试实施步骤

参数设定：选择 IP等级，输入对应流量、压力、喷淋时长参数。

全方位喷淋：

启动供水系统，待流量、压力稳定后开启龙门架移动功能。

顶部喷淋：龙门架横梁喷嘴组降至预设高度，沿轨道纵向匀速移动，覆盖集装箱顶面，往返 1 次。

侧面喷淋：调整横梁喷嘴组倾角至 15°-20°，龙门架横向移动（覆盖左右侧面）+ 纵向移动（覆盖前后端面），每侧喷淋≥1 分钟；IPX6 测试时，对门接缝、通风口等易渗漏部位，通过定点停留 30 秒强化喷淋。

喷嘴调节：通过龙门架立柱上的侧喷喷嘴升降功能，适配集装箱高度，确保侧面无喷淋盲区。

过程监测：观察龙门架移动精度、喷嘴出水均匀性、压力稳定性（波动≤±5%），记录渗漏位置与情况。

3. 测试后检查与判定

停止喷淋后 1-2 分钟内检查内部是否有水滴 / 水痕，恢复电气系统后测试绝缘电阻（≥20MΩ）和充放电功能。

满足 “内部干燥、功能正常、密封完好” 三个条件判定合格，不合格则返修后复测。

三、集装箱储能系统淋雨试验设备

1. 核心设备系统组成

龙门架主体：

结构：钢结构框架，跨度≥集装箱宽度 + 6m，高度≥集装箱高度 + 3m（含喷嘴组 + 管道）。

移动机构：沿地面轨道双向移动，配备变频电机 + 精密导轨，移动速度 0.5-1m/min，定位精度 ±5mm。

喷淋系统：

喷嘴组：横梁上安装顶部喷嘴若干（IPX5 用 6.3mm，IPX6 用 12.5mm），立柱两侧安装侧喷喷嘴各若干个，均支持角度调节（0°-60°）。

管道：横梁、立柱内置管道，喷嘴接口配快速接头，便于切换 IPX5/6 喷嘴。

供水系统：

同前序配置（水泵、稳压罐、5μm 过滤器、≥500L 水箱），新增高压软管（适配龙门架移动，耐压≥2MPa）。

控制系统：

PLC 控制器集成龙门架移动、喷嘴角度调节、流量 / 压力监控功能，触摸屏显示移动位置、参数数据，支持预设喷淋路径（顶面→侧面→端面）。

辅助设备：

地面轨道、排水沟、漏电保护装置。

2. 喷嘴配置方案

IPX5 喷嘴：横梁顶部喷嘴垂直向下 + 15° 倾角布置，立柱侧喷喷嘴水平布置，共若干个，确保顶面与侧面全覆盖。

IPX6 喷嘴：横梁顶部喷嘴换为 12.5mm 加粗款，立柱侧喷喷嘴增加至各若干个，强化水流冲击力，支持定点喷淋模式。

3. 设备选型要点

结构稳定性：龙门架框架需做防锈处理，底部配防倾倒支撑，轨道固定牢固。

移动精度：导轨选用线性滑轨，配合齿轮齿条传动，确保移动无卡顿、定位准确。

防水防护：龙门架上的电气元件（电机、传感器）防护等级≥IP65，控制箱密封处理，避免进水损坏。

适配性：龙门架跨度、高度可定制，轨道长度可拼接，满足不同场地与集装箱尺寸需求。

4. 典型设备配置案例（20 尺 / 40 尺通用）

设备型号：KXT1365 型储能集装箱淋水试验设备（科翔），案例有海博思创、鹏辉能源、天合储能、海辰储能、瑞浦兰钧、楚能新能源等。

龙门架规格：定制（适配 40 尺集装箱）。

移动系统：变频电机驱动，移动速度 0.5-2m/min，定位精度 ±5mm。

喷淋系统：IPX5 喷嘴（6.3mm）、IPX6 喷嘴（12.5mm），支持快速切换；顶部喷嘴组升降行程 0.8m。

供水 / 控制系统：水泵（IPX5：15m³/h/0.15MPa；IPX6：60m³/h/1.2MPa），PLC 触摸屏控制，支持路径预设与数据记录。
