储能集装箱淋水试验设备的原理、组成、技术参数和案例

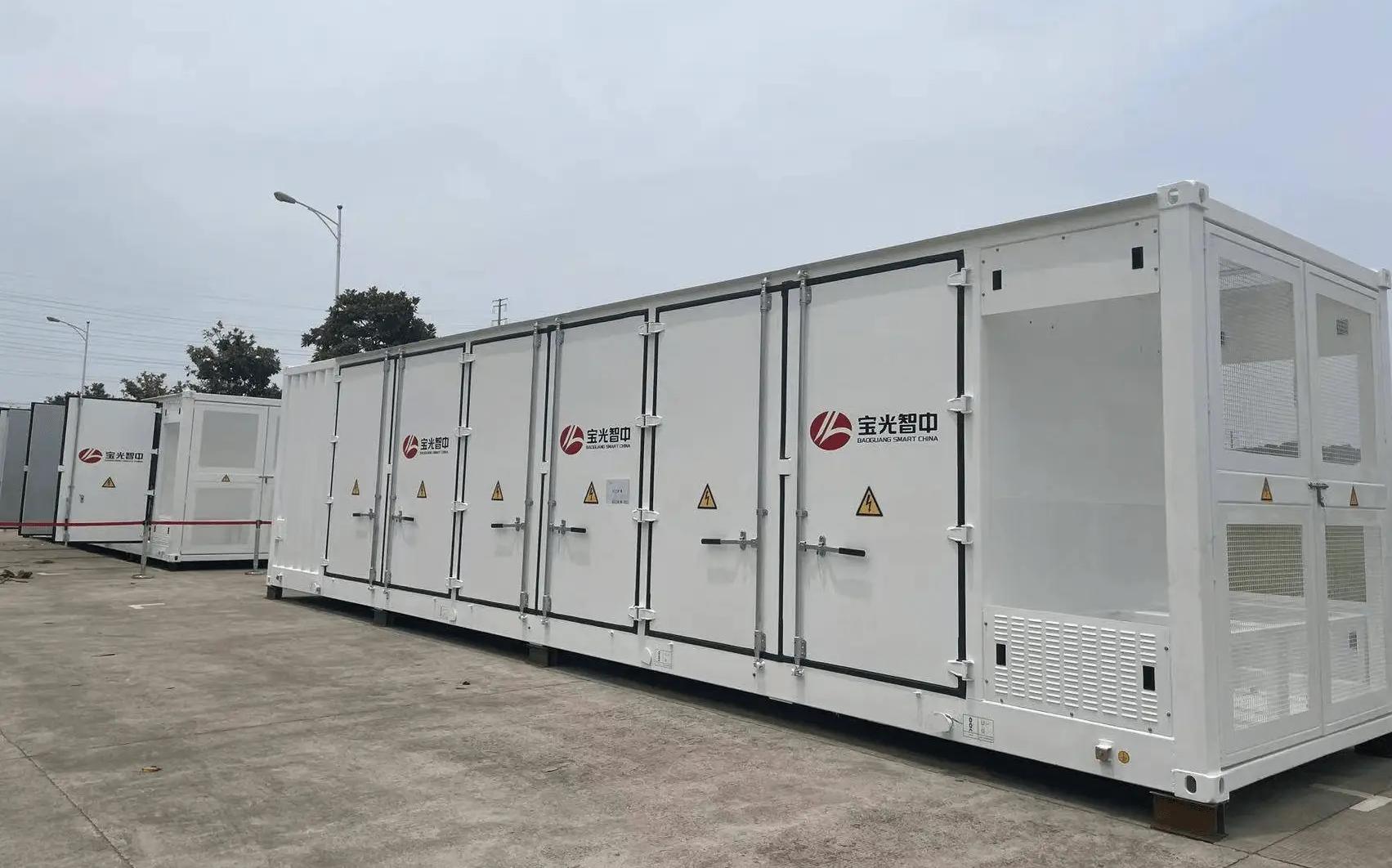

储能集装箱淋水试验设备是专为储能系统集装箱及通用运输集装箱打造的防水性能检测设备，核心功能是高度还原户外暴雨、大暴雨自然环境，精准考核设备外壳防水密封性能，广泛适用于储能系统集装箱 IPX5/IPX6 等级防水性试验，以及通用运输集装箱淋雨可靠性测试。

设备严格遵循两大核心适用标准：GB/T 5338.1-2023《系列 1 集装箱 技术要求和试验方法 第 1 部分：通用集装箱》与 GB 4208-2017《外壳防护等级（IP 代码）》，确保试验流程、检测结果完全符合行业规范，为产品合规性认证提供权威数据支撑。

工作原理

定位准备：将待检测集装箱固定在检测工位，调节龙门架高度、跨度，使喷淋系统对准集装箱各喷淋面；

参数设定：通过 PLC 触摸屏选择试验标准（IPX5/IPX6/GB-T 5338.1）、设定喷淋压力、试验时间等参数；

喷淋运行：启动设备后，供水系统自动上水，高压水泵将水加压后输送至各喷嘴，喷嘴按设定角度、压力喷射水流，对集装箱顶面及 4 个侧面进行持续喷淋；

监测记录：试验过程中，传感器实时监测压力、流量参数，PLC 系统自动记录运行数据；

试验结束：达到设定时间后，设备自动停机，用户可观察集装箱内部是否有进水、渗漏现象，结合记录数据判定防水性能是否合格。

设备核心组成

喷淋系统：作为核心执行单元，配备喷淋头矩阵，可实现集装箱 4 个侧面 + 顶面全方位无死角喷淋。喷淋压力、流量可精准调节，IPX5 等级试验时提供低压全方位喷淋，IPX6 等级试验时输出强冲击喷水，模拟不同暴雨强度下的淋水环境，喷水均匀性、角度控制均满足标准要求。

PLC 电控系统：搭载高精度触控操作屏，支持试验参数（喷淋时长、压力、模式）预设与实时调整，具备自动化运行、数据记录与故障报警功能，减少人工干预，确保试验过程的一致性与准确性。

龙门架结构：采用高强度钢材搭建，支撑喷淋系统稳定运行，可根据集装箱规格（长度、宽度、高度）灵活调节龙门架跨度与高度，适配不同尺寸的储能集装箱及通用运输集装箱，提升设备通用性。

关键技术参数

喷水流量：单喷嘴流量 12.5-100L/min（可调节），总流量根据喷嘴数量适配；

喷淋范围：集装箱顶面 + 4 个侧面（全覆盖，无喷淋死角）；

试验时间：0-9999min（连续可调，计时精度 ±1s）；

适配集装箱规格：长度 5-12m，宽度 2.3-2.6m，高度 2.5-3.2m；

供水要求：自来水或纯净水（水压≥0.3bar）；

此外，设备内置漏电保护、过载保护等安全装置，操作环境温度适配 5-40℃。该设备凭借高仿真的环境模拟能力、严苛的标准适配性及智能化操作体验，成为储能设备厂商、集装箱生产企业及第三方检测机构的核心检测装备，助力产品规避户外漏水引发的电路短路、设备故障等风险，提升市场竞争力。

设备案例

科翔KXT1365型储能集装箱淋水试验设备案例有：海博思创、鹏辉能源、天合储能、海辰储能、瑞浦兰钧、楚能新能源、利星能能源、广汽新能源、隆鑫新能源、海尔新能源等。
